OpenKB

บอร์ดสมองกลที่ต่อยอดมาจาก Kidbright แพลทฟอร์มเพื่อการเรียนรู้แบบโอเพ่นซอร์สที่สนับสนุนโดย สวทช. INEX ทำการเพิ่มขีดความสามารถให้ยืดหนุ่นต่อการใช้งานและรองรับการต่อขยายอุปกรณ์เพิ่มเติมได้สะดวก

ด้านการพัฒนาโค้ดใช้ได้ทั้่งกับ Kidbrigt IDE เดิม และหากต้องการใช้งานความสามารถทางฮาร์ดแวร์ที่เพิ่มขึ้นทำไ้ด้โดยการติดตั้งปลั๊กอิน OpenKB ซึ่งทำไว้เรียบร้อยแล้ว โดยความร่วมมือจาก KidStore (ดาวน์โหลดปลั๊กอินที่ https://store.kidbright.info/plugin/20/OpenKB)

นอกจากนั้น เรายังมีพันธมิตรสำคัญคือ Maker Asia โดยได้ทำการผนวกบอร์ด OpenKB เป็นหนึ่งในบอร์ดทีพัฒนาโค้ดด้วย KB-IDE อย่างเป็นทางการ ทำให้พัฒนาโค้ดได้ทั้งแบบบล็อกและภาษา C

คุณสมบัติทางเทคนิค OpenKB
๐ ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานต่ำในตัว
๐ มีส่วนแสดงผล LED ดอตเมตริกซ์ขนาด 16 x 8 จุด แบบสีแดง
๐ มี LED แสดงสถานะการทำงานที่จำเป็นอย่างครบถ้วน
๐ มีลำโพงเปียโซขับเสียง
๐ มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว
๐ มีวงจรฐานเวลานาฬิกาจริงพร้อมตัวเก็บประจุความจุสูงพิเศษหรือซูเปอร์คาปาซิเตอร์ เพื่อทำหน้าที่เป็นแหล่งจ่ายไฟสำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง สามารถรักษาค่าเวลาได้สูงสุด 90 ชั่วโมง (ประมาณ 4 วัน)
๐ มีสวิตช์ RESET การทำงาน
๐ เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์แบบ microUSB สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต microUSB ด้วย
๐ มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 3 ขา รวม 10 ขา ประกอบด้วย

1. พอร์ตอินพุตเอาต์พุตดิจิทัล ประกอบด้วย ขาพอร์ต 18, 19, 23 และ 27 ทั้งยังสามารถขับสัญญาณ PWM ได้ทุกขา จึงนำไปขับเซอร์โวมอเตอร์ได้ โดยต่อวงจรและไฟเลี้ยงภายนอกเพื่อเลี้ยงเซอร์โวมอเตอร์
2. พอร์ตอินพุตเอาต์พุตดิจิทัลและเป็นเอาต์พุตสัญญาณแอนะล็อกและสร้างสัญญาณ PWM ได้ด้วย ประกอบด้วยขาพอร์ต 25 และ 26
3. พอร์ตอินพุตดิจิตอลและแอนะล็อก ประกอบด้วย ขาพอร์ต 32 ถึง 35

๐ มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ภายนอกเพิ่มเติมเพื่อขยายระบบทั้งแบบKB CHAIN 5 ขา และ แบบ JST 4 ขา
๐ ติดตั้งตัวตรวจจับแสงแบบ LDR
๐ ติดตั้งตัวตรวจจับอุณหภูมิที่ทำงานผ่านระบบบัส I2C
๐ รับไฟเลี้ยง +5V จากจุดต่อพอร์ต microUSB ผ่านวงจรควบคุมแรงดันคงที่หรือเรกูเลเตอร์ให้ได้ไฟเลี้ยงคงที่ที่ +3.3V สำหรับเลี้ยงวงจร

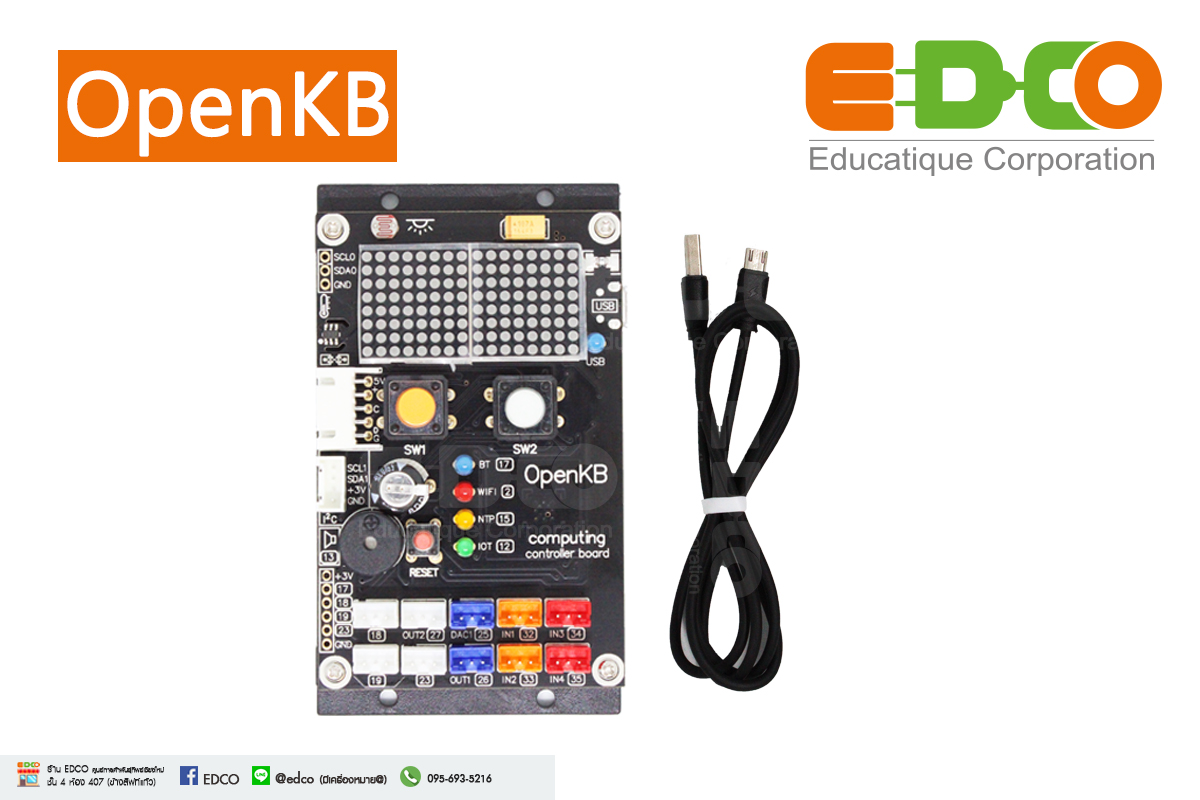

ในชุดประกอบด้วย บอร์ด OpenKB พร้อมสาย microUSB
