NX-100Plus บอร์ดทดลองวงจร ดิจิตอลพื้นฐานสำหรับผู้เริ่มต้น

คุณสมบัติทางเทคนิค

• แหล่งจ่ายไฟตรง +5V และ +V จากอะแดปเตอร์

• ลอจิกสวิตช์ 8 ชุด ใช้สวิตช์เลื่อนคุณภาพสูง

• ลอจิกมอนิเตอร์ 8 ช่อง

• วงจรกำเนิดสัญญาณพัลส์ ความถี่ 1Hz-1kHz เลือกความถี่โดยการกดสวิตช์

• มีไฟแสดงค่าความถี่เอาต์พุต

• ดีเบาซ์สวิตช์ 2 ชุด

• วงจรถอดรหัสเลขฐานสองเป็นเลขฐานสิบหก

• ขับ LED ตัวเลข 7 ส่วน 2 ชุด

• แผงต่อวงจรมีจำนวนจุดต่อ 800 จุด

• ลอจิกโพรบ แสดงลอจิก “0”, “1” และพัลส์

• ลำโพงเปียโซ อิมพีแดนซ์ 32Ω

• วงจรขับโหลดกระแสสูง 4 ช่อง (4-ch. Driver) 500 mA

• แหล่งจ่ายแรงดันอ้างอิงปรับค่าได้ 0-5 โวลต์

• ใช้ไฟเลี้ยงจากอะแดปเตอร์ไฟตรง 9-12V 500mA

• มีวงจรเรกูเลเตอร์ควบคุมแรงดันไฟเลี้ยงให้คงที่ที่ +5V

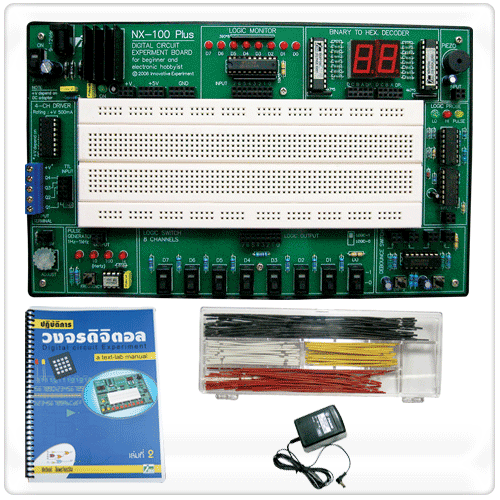

ประกอบด้วย

บอร์ด NX-100Plus ,หนังสือปฏิบัติการวงจรดิจิตอล ,สายต่อวงจร ,อะแดปเตอร์ 9/12V
