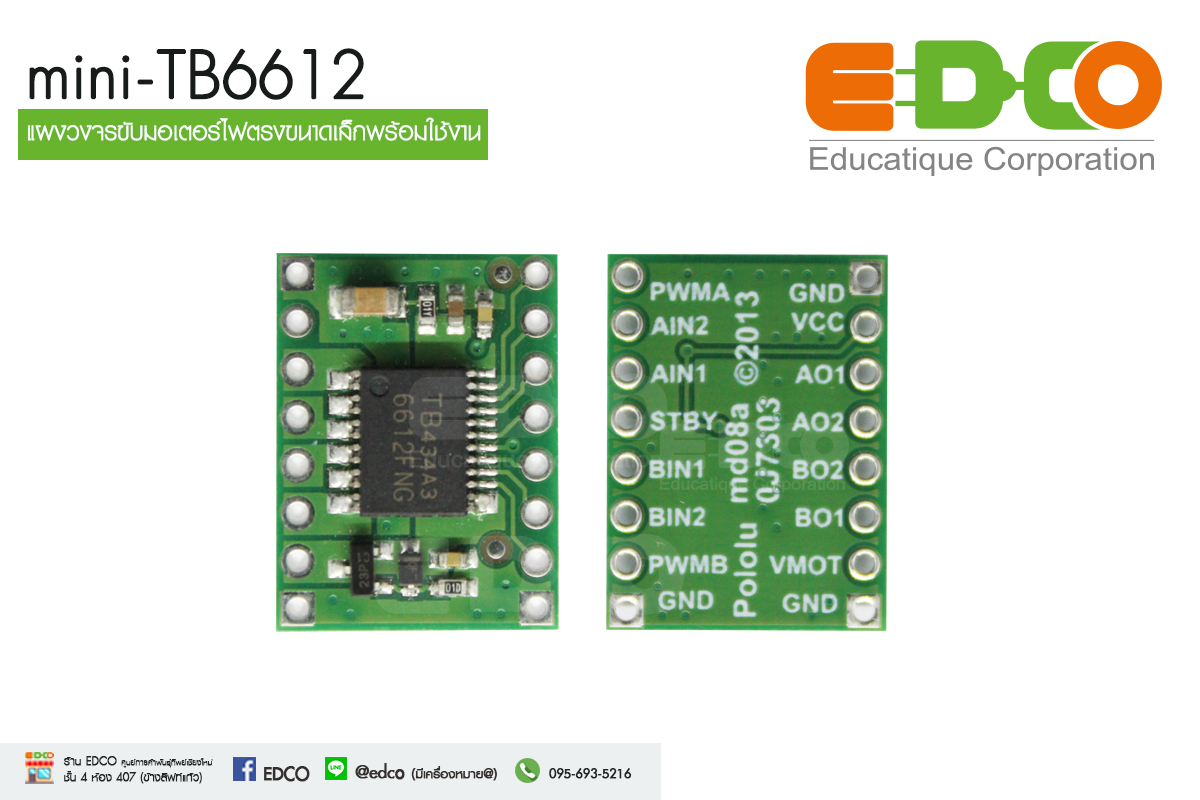

mini-TB6612 แผงวงจรขับมอเตอร์ไฟตรงขนาดเล็กพร้อมใช้งาน

แผงวงจรขับมอเตอร์ไฟตรงขนาดเล็กพร้อมใช้งาน ลดขั้นตอนการออกแบบที่ซับซ้อน ขับมอเตอร์ไฟตรงขนาดสูงสุด 12V 1A ได้ 2 ช่อง ควบคุมได้ทั้งทิศทางและความเร็ว ต่อใช้งานง่าย ใช้ได้กับไมโครคอนโทรลเลอร์ยอดนิยมได้ทุกตระกูล

ไอซีขับมอเตอร์เบอร์ TB6612FNG ของ Toshiba (www. semicon.toshiba.co.jp)

ไอซี TB6612FNG มีภาคขับมอเตอร์เป็นแบบ H-บริดจ์ที่ใช้มอสเฟตเป็นอุปกรณ์ขับกำลัง ทำให้มีค่าความต้านทานต่ำมาก ส่งผลให้การขับมอเตอร์มีประสิทธิภาพ ทั้งในการขับให้มอเตอร์หมุนและการเบรคเพื่อบังคับแกนหมุนของมอเตอร์ให้หยุดนิ่ง

สัญญาณควบคุมทิศทางการหมุนของมอเตอร์ใช้ได้ในย่านกว้างตั้งแต่ 0 ถึง +5V (ต้องมีค่าไม่เกินแรงดันไฟเลี้ยงลอจิกที่ต่อกับขา +Vcc) โดยป้อนเข้าที่ขา AIN1 กับ AIN2 สำหรับวงจรขับมอเตอร์ช่อง A และ BIN1 กับ BIN2 สำหรับวงจรขับมอเตอร์ช่อง B ส่วนความเร็วในการขับมอเตอร์มาจากสัญญาณ PWM ที่ต้องป้อนเข้าที่ขาอินพุต PWMA (ช่อง A) และ PWMB (ช่อง B) ความถี่สูงสุดของสัญญาณ PWM ที่รับได้คือ 100kHz

ด้านไฟเลี้ยงวงจรขับมอเตอร์ภายในไอซี TB6612FNG รับได้ตั้งแต่ 4.5 ถึง 13.5V เพื่อลดโอกาสเสียหายเนื่องจากไฟเลี้ยงสูงเกินไปควรใช้ไฟเลี้ยงไม่เกิน +11.1V (หากใช้แบตเตอรี่ Li-PO 3 เซล) หรือ +12V (กรณีของแบตเตอรี่แบบตะกั่วกรด)
