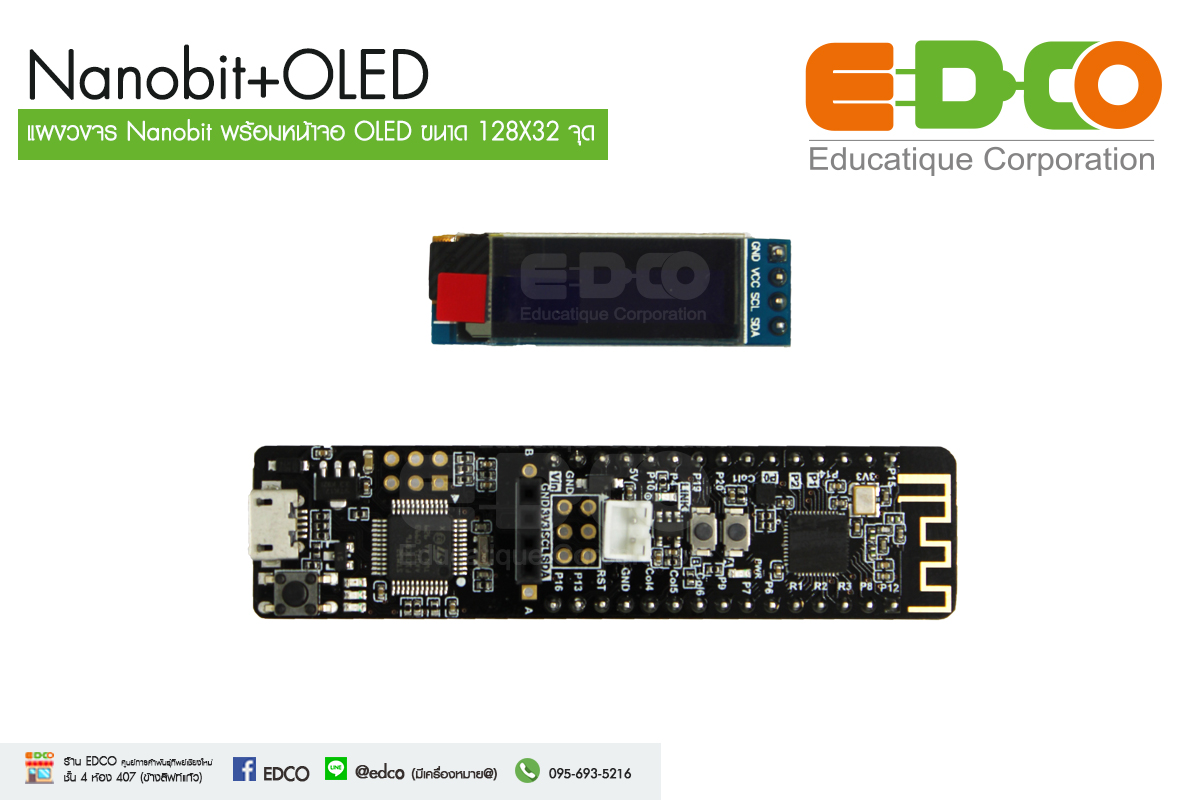

Nanobit+OLED

Nanobit คือบอร์ดไมโครคอนโทรลเลอร์ขนาดเล็ก กับการเขียนโค้ดง่ายๆ ผ่าน MicroSoft MakeCode

แผงวงจร Nanobit แบ่งออกเป็น 2 ส่วน โดยมีคุณสมับติดังนี้

ส่วนบอร์ดหลัก Nanobit

- CPU nRF51822 32-bit ARM Cortex M0
- ขนาด: 18.3x75x17 มิลลิเมตร
- หนัก 6.9 กรัม
- ทำงานที่ความถี่ 16 MHz
- หน่วยความจำ RAM 16 KB
- หน่วยความจำโปรแกรมแบบแฟลช 256 KB
- มี BLE : Bluetooth Low energy 2.4GHz
- มีเซนเซอร์วัดสนามแม่เหล็ก (เข็มทิศ)
- มีเซนเซอร์วัดความเร่ง (ความเอียง)
- มีสวิตช์กดติดปล่อยดับ 2ตัว
- LED ขา P15 เปิด/ปิดจากซอฟต์แวร์
- ขั้วต่อ I2C สำหรับเชื่อมต่อจอ OLED ภายนอก
- ขั้วต่อไฟเลี้ยงจากแบตเตอรี่ 3.7V ภายนอก

ส่วนโปรแกรม

- ใช้ CPU STM32F103CBT6 เพื่อโปรแกรม และสื่อสารข้อมูลให้กับ Nanobit
- มีคอนเน็กเตอร์สำหรับสั่งโปรแกรมชิปภายนอก
- มีขั้วต่อ microUSB สำหรับโปรแกรมและจ่ายไฟ
