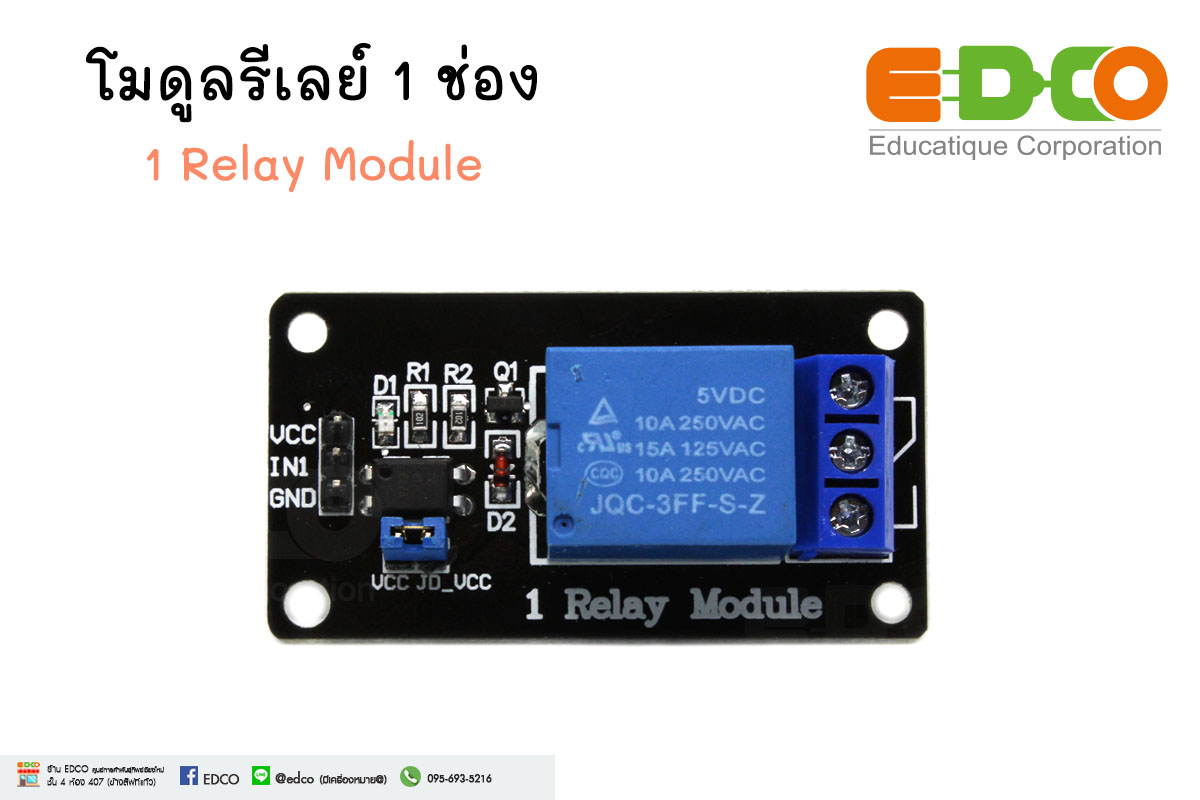

โมดูลรีเลย์ 1 ช่อง 1 Relay Module

โมดูลรีเลย์ 1ช่อง 5V (1 Channel Relay Module) เป็นโมดูลที่ใช้ควบคุมโหลดได้ทั้งแรงดันไฟฟ้า DC และ AC ซึ่งโหลดสูงสุด (Maximum Load) คือ AC 250V/10A, DC 30V/10A โดยใช้สัญญาณในการควบคุมการทำงานด้วยสัญญาณโลจิก TTL ทำงานด้วยสัญญาณแบบ Active Low, กระแสขับรีเลย์ (Drive Current) 15-20mA., มี LED แสดงสถานะ Power และ Relay สามารถนำไปประยุกต์ใช้งาน PLC Control, บ้านอัจฉริยะ, ใช้ในโรงงานอุตสาหกรรม หรืองานอื่นๆ ขึ้นอยู่กับการเขียนโปรแกรมและการต่อใช้งานภายนอก สามารถเชื่อมต่อใช้งานกับบอร์ด Rasberry Pi, Arduino, ARM, MCS-51, AVR, PIC, 8051, DSP, MSP430, TTL logic

Specification:
 • ไฟเลี้ยงโมดูลรีเลย์ VCC = 5VDC.
 • ควบคุมโหลดได้ทั้งแรงดันไฟฟ้า AC ได้สูงสุด 250VAC 10A หรือ แรงดันไฟฟ้า DC ได้สูงสุด 30VDC 10A (Maximum Load)
 • ระดับสัญญาณอินพุทควบคุมแบบ TTL ทำงานด้วยสัญญาณแบบ Active Low
 • กระแสขับรีเลย์ (Drive Current) 15-20mA.
 • มี LED แสดงสถานะ Power และ Relay
 • โมดูลขนาด 2.9cm.(กว้าง) x 4.7cm.(ยาว) x 1.8cm.(สูง)
