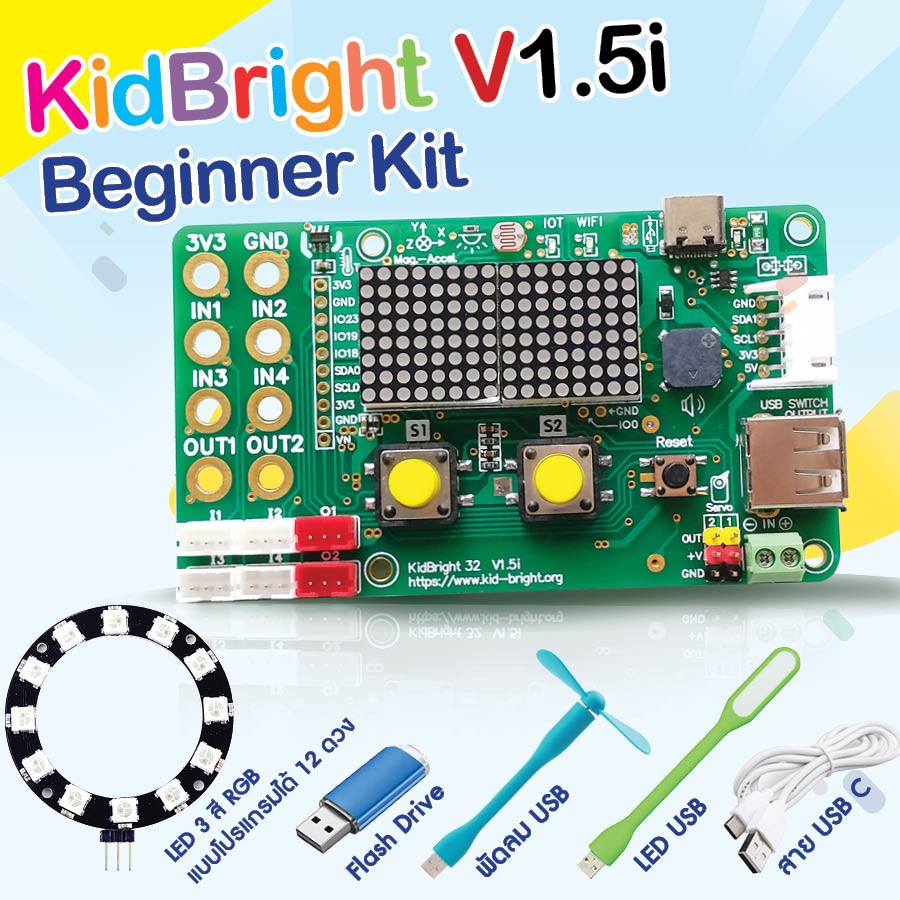

KidBright V1.5i Beginner Kit

รายละเอียด

คุณสมบัติทางเทคนิค

• ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานตํ่าในตัว

• มีส่วนแสดงผล LED ดอตเมตริกซ์ ขนาด 16 x 8 จุด แบบสีแดง

• มี LED แสดงสถานะการทำงานประกอบด้วย

๐ สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB

๐ สถานะการเชื่อมต่อ WiFi (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

๐ สถานะการเชื่อมต่อกับคลาวเซิร์ฟเวอร์ หรือ IoT (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

• มีลำโพงเปียโซขับเสียง

• มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว

• มีวงจรฐานเวลานาฬิกาจริงพร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง

• มีสวิตช์ RESET การทำงาน

• เชื่อมต่อกับคอมพิวเตอร์ ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์ แบบ USB-C (ปรับปรุงจาก V1.5 ดั้งเดิม) สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้ ) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต USB-C ด้วย

• มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา (JST : Japan Standard Terminal) รวม 6 ขา

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

• มีจุดต่อพอร์ตที่เป็นจุดบัดกรี ขนาดรู 4 มม. สำหรับติดตั้งแจ๊กบานาน่า รวม 10 จุด

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำ หนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

๐ จุดต่อไฟเลี้ยง 3V และ กราวด์ (GND)

• มีจุดต่อพอร์ตแบบจุดบัดกรีอิสระประกอบด้วย ขาพอร์ต GPIO18, 19, 23, VN และบัส I2C0

• มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ ภายนอกเพิ่มเติมเพื่อขยายระบบแบบ KB CHAIN 5 ขา

• ติดตั้งตัวตรวจจับแสงแบบ LDR หรือตัวต้านทานแปรค่าตามแสง

• ติดตั้งตัวตรวจจับอุณหภูมิ ที่ทำงานผ่านระบบบัส I2C วัดอุณหภูมิได้ -40 ถึง 150 องศาเซลเซียส มีค่าความผิดพลาด ±1 องศาเซลเซียส

• ติดตั้งตัวตรวจจับความเร่งและสนามเหล็กเบอร์ LSM303GR ทำงานผ่านระบบบัส I2C (เป็นความสามารถเพิ่มเติมใหม่ มีเฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)

๐ ย่านวัดความเร่ ง 3 แกน รองรับ 2, 4, 8 และ 16G ความละเอียดในการวัด 10 บิต

๐ ย่านวัดความแรงสนามเหล็ก 50 เกาส์ นำมาใช้งานเป็นเข็มทิศดิจิทัลได้

๐ ทำงานกับปลั๊กอิ น iAC เพื่อรองรับการตรวจจับการเคลื่อนที่ของบอร์ดหลายรูปแบบ อาทิการลอยกลางอากาศ (free fall) การพลิกบอร์ด ควํ่าและหงายบอร์ด หมุนและเอี ยงบอร์ ด

• รับไฟเลี้ยง +5V จากจุดต่อพอร์ต USB-C ผ่านวงจรควบคุมแรงดันคงที่ หรือเรกูเลเตอร์ ให้ได้ไฟเลี้ยงคงที่ ที่ +3.3V สำหรับเลี้ยงวงจร (เป็นความสามารถเพิ่มเติมใหม่ มี เฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)

อุปกรณ์ในชุดประกอบด้วย

– บอร์ด KidBright32 V1.5i

– LED USB

– พัดลม USB

– ZX-RGB12R บอร์ด LED 3 สี RGB โปรแกรมได้ 12 ดวง แบบวงแหวน

– แฟลชไดรฟ์ USB บรรจุโปรแกรมและเอกสารการใช้งานเบื้องต้น

– สาย USB Type C

– หนังสือปฏิบัติการวิทยาการคำนวณกับ KidBright 1.5i
