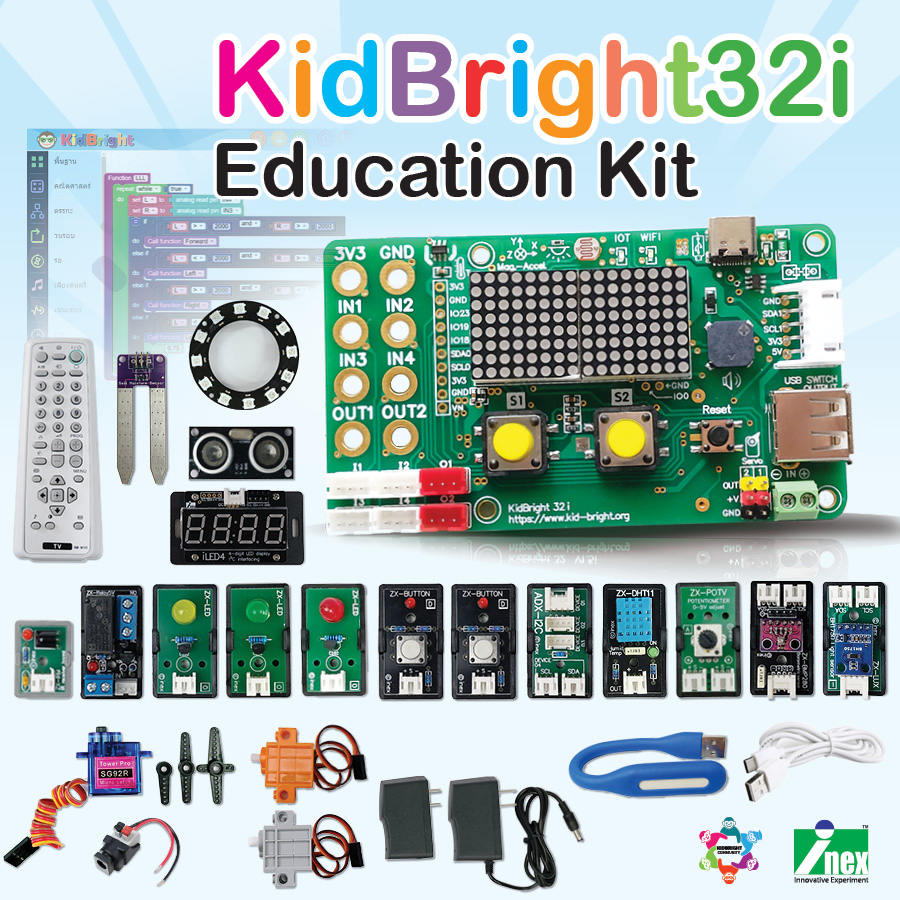

KidBright32i Education Kit

คุณสมบัติทางเทคนิคของบอร์ด KidBrighr32i

• ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานตํ่าในตัว

• มีส่วนแสดงผล LED ดอตเมตริกซ์ ขนาด 16 x 8 จุด แบบสีแดง

• มี LED แสดงสถานะการทำงานประกอบด้วย

๐ สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB

๐ สถานะการเชื่อมต่อ WiFi (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

๐ สถานะการเชื่อมต่อกับคลาวเซิร์ฟเวอร์ หรือ IoT (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

• มีลำโพงเปียโซขับเสียง

• มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว

• มีวงจรฐานเวลานาฬิกาจริงพร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง

• มีสวิตช์ RESET การทำงาน

• เชื่อมต่อกับคอมพิวเตอร์ ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์ แบบ USB-C (ปรับปรุงจาก V1.5 ดั้งเดิม) สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้ ) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต USB-C ด้วย

• มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา (JST : Japan Standard Terminal) รวม 6 ขา

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

• มีจุดต่อพอร์ตที่เป็นจุดบัดกรี ขนาดรู 4 มม. สำหรับติดตั้งแจ๊กบานาน่า รวม 10 จุด

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำ หนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

๐ จุดต่อไฟเลี้ยง 3V และ กราวด์ (GND)

• มีจุดต่อพอร์ตแบบจุดบัดกรีอิสระประกอบด้วย ขาพอร์ต GPIO18, 19, 23, VN และบัส I2C0

• มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ ภายนอกเพิ่มเติมเพื่อขยายระบบแบบ KB CHAIN 5 ขา

• ติดตั้งตัวตรวจจับแสงแบบ LDR หรือตัวต้านทานแปรค่าตามแสง

• ติดตั้งตัวตรวจจับอุณหภูมิ ที่ทำงานผ่านระบบบัส I2C วัดอุณหภูมิได้ -40 ถึง 150 องศาเซลเซียส มีค่าความผิดพลาด ±1 องศาเซลเซียส

• ติดตั้งตัวตรวจจับความเร่งและสนามเหล็กเบอร์ LSM303GR ทำงานผ่านระบบบัส I2C (เป็นความสามารถเพิ่มเติมใหม่ มีเฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)

๐ ย่านวัดความเร่ ง 3 แกน รองรับ 2, 4, 8 และ 16G ความละเอียดในการวัด 10 บิต

๐ ย่านวัดความแรงสนามเหล็ก 50 เกาส์ นำมาใช้งานเป็นเข็มทิศดิจิทัลได้

๐ ทำงานกับ ปลั๊กอิน iAC เพื่อรองรับการตรวจจับการเคลื่อนที่ของบอร์ดหลายรูปแบบ อาทิการลอยกลางอากาศ (free fall) การพลิกบอร์ด ควํ่าและหงายบอร์ด หมุนและเอี ยงบอร์ด

• รับไฟเลี้ยง +5V จากจุดต่อพอร์ต USB-C ผ่านวงจรควบคุมแรงดันคงที่ หรือเรกูเลเตอร์ ให้ได้ไฟเลี้ยงคงที่ ที่ +3.3V สำหรับเลี้ยงวงจร (เป็นความสามารถเพิ่มเติมใหม่ มี เฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)

อุปกรณ์ในชุด

• บอร์ด KidBright32 V1.5i พร้อมสาย USB Type-C
• แผงวงจร iLED4
• ZX-Relay5V
• แผงวงจร ADX-I2C
• ZX-POTV แผงวงจรตัวต้านทานปรับค่าได้แบบตัวตั้ง
• แผงวงจร ZX-BMP280
• ZX-LUX แผงวงจรวัดค่าแสง
• ZX-DHT11 แผงวงจรตรวจจับอุณหภูมิและความชื้น
• ZX-BUTTON แผงวงจรสวิตช์
• ZX-LED แผงวงจรขับ LED คละสี
• ZX-RGB12R แผงวงจร LED 3 สี RGB แบบโปรแกรมได้ 12 ดวง
• ZX-Sonar โมดูลวัดระยะทางด้วยอัลตร้าโซนิก
• ZX-SOIL แผงวงจรตรวจจับสภาพของดิน พร้อมสาย JST 3AF-8
• ZX-IRM แผงวงจรโมดูลรับแสงอินฟราเรด 38KHz
• รีโมตคอนโทรลอินฟราเรด TV
• เซอร์โวมอเตอร์ Kservo-270
• เซอร์โวมอเตอร์ Kservo-360
• เซอร์โวมอเตอร์เฟืองพลาสติกขนาดเล็ก (SG92R)
• หลอดไฟแบบ USB
• อะแดปเตอร์ 5V 2A
• หัวอะแดปเตอร์ USB 5V 2A
• ปลั๊กและแจ๊กอะแดปเตอร์แบบต่อสาย พร้อมสายไฟดำ-แดง
• สาย JST 4AA-8
• สาย JST 4AF-8
• สาย KB-5AF
• สาย KB5-JST4 AA-8
• สาย JST 4AF-8
• สาย JST 3AA-8
• สาย IDC-1MF
• แฟลชไดรฟ์บรรจุโปรแกรม
• คู่มือ KidBright เบื้องต้น
• หนังสือเรียนรู้วิทยาการคำนวณเชิงปฏิบัติการกับบอร์ด KidBright32i ฉบับสร้างโค้ดด้วยโปรแกรม KidBright IDE
