WIO Terminal

รายละเอียด

WIO มาจาก Wireless Input and Output เป็นบอร์ดไมโครคอนโทรลเลอร์ที่มีการติดตั้งวงจรสื่อสารข้อมูลไร้สายแบบ WiFi และ BLE (บลูทูธกำลังงานต่ำ) พัฒนาโดย Seeedstudio สาธารณรัฐประชาชชนจีน มีการเชื่อมต่ออุปกรณ์อินพุตเอาต์พุตหลากหลาย เพื่อให้นำไปประยุกต์ใช้สร้างระบบควบคุมที่มีการติดต่อแบบไร้สายได้อย่างสะดวก

WIO Terminal มีการต่อยอดจากแพล็ตฟอร์ม WIO ให้มีส่วนแสดงผลเป็นจอกราฟิก LCD สี ทำให้รองรับการแสดงผลข้อมูลทั้งในแบบตัวเลข ข้อความ และภาพกราฟิกสี ทำให้มีความสามารถสูงขึ้นจากบอร์ดควบคุมทั่วไป เพราะใช้งานเป็นเทอร์มินอล (terminal) หรือเป็นอุปกรณ์ที่รองรับการเชื่อมต่อระบบให้เป็นเครือข่ายและมีส่วนแสดงผลเพื่อแสดงสถานะการทำงานหรือแจ้งข้อความรวมทั้งภาพกราฟิกได้

1. คุณสมบัติทางเทคนิค

๐ ใช้ชิปไมโครคอนโทรลเลอร์ ATSAMD51P19 จาก Microchip Technology ซึ่งใช้ชิปแกนสมองเป็น ARM Cortex-M4F ทำงานที่ความถี่สูง 120MHz มีหน่วยความจำแฟลชภายใน 512KB หน่วยความจำแฟลชภายนอก 4MB หน่วยความจำแรม 192KB และมีวงจรเชื่อมต่อระบบบัส SPI, I2C, I2S, UART ในตัว รวมถึงวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (ADC) และดิจิทัลเป็นแอนะล็อก (DAC)

๐ ติดตั้งวงจรสื่อสารข้อมูลไร้สาย WiFi 802.11 a/b/g/n ที่มีความน่าเชื่อถือสูง โดยใช้ชิป RTL8720DN จาก Realtek ซึ่งรองรับย่านความถี่ทั้ง 2.4GHz และ 5GHz รวมทั้งบลูทูธกำลังงานต่ำหรือ BLE5.0 (Bluetooth Low Energy)

๐ มีจอแสดงผล LCD สีขนาด 2.4 นิ้ว ความละเอียด 320 x 240 จุด

๐ ติดตั้งตัวตรวจวัดความเร่ง 3 แกน เบอร์ LIS3DHTR รองรับการตรวจจับการหมุนหรือเปลี่ยนทิศทางของบอร์ดได้ ตรวจจับความเร่งได้ +/-2 ถึง +/-16g

๐ มีสวิตช์กดแบบโปรแกรมได้ 3 ตัว

๐ มีสวิตช์จอยสติ๊ก 5 ทิศทางพร้อมใช้งาน

๐ มีไมโครโฟนสำหรับตรวจจับเสียง ทำงานที่แรงดันไฟตรง 1.0 ถึง 10V อัตราขยาย -42dB

๐ มีลำโพงขับเสียงในตัว ความถี่เรโซแนนซ์ 4kHz อัตราขยาย ≥78dB

๐ ติดตั้งตัวตรวจจับแสง ตอบสนองความยาวคลื่น 400 ถึง 1050 นาโนเมตร

๐ มี LED สำหรับขับแสงอินฟราเรด ที่ความยาวคลื่น 940 นาโนเมตร

๐ เชื่อมต่อกับคอมพิวเตอร์ผ่านทางพอร์ต USB-C ทำงานเป็น USB-OTG ได้ และใช้เป็นช่องทางสำหรับจ่ายไฟเลี้ยง +5V เพื่อให้บอร์ด WIO Terminal ทำงาน

๐ ทำงานเป็นอุปกรณ์ USB ได้ทั้งแบบโฮสต์ (อ่านค่าหรือสัญญาณจากเมาส์ คีย์บอร์ด อุปกรณ์ MIDI เกมคอนโทรลเลอร์ทั้ง Xbox และ PlayStation หรือเครื่องพิมพ์ 3 มิติ) และไคลเอ็นต์ (จำลองการทำงานเป็นเมาส์ คีย์บอร์ด หรืออุปกรณ์  MIDI)

๐ มีจุดต่อพอร์ตอินพุตเอาต์พุตสำหรับเชื่อมต่ออุปกรณ์ภายนอก 3 จุดคือ

1. จุดต่ออินพุตเอาต์พุตแบบ Grove 4 ขา

2. จุดต่อแบบ Grove 4 ขาสำหรับระบบบัส I2C เพื่อขยายจำนวนอุปกรณ์เชื่อมต่อได้อีกมากมาย

3. จุดต่อพอร์ตอินพุตเอาต์พุต 40 ขา ที่รองรับการเชื่อมต่อกับจุดต่อ GPIO ของ Raspberry Pi ได้โดยไม่ต้องดัดแปลงใดๆ

โดยรองรับสัญญาณลอจิกที่มีระดับสัญญาณ 0 และ 3.3V ส่วนอินพุตแอนะล็อกรับแรงดันไฟตรงในช่วง 0 ถึง 3.3V

๐ มีซ็อกเก็ต microSD การ์ด สำหรับเพิ่มการติดต่อหน่วยความจำได้สูงสุด 16GB

๐ บรรจุในกล่องพลาสติดฉีดขึ้นรูปอย่างดี มีปุ่มยึดแม่เหล็กสำหรับติดตั้งเข้ากับผนังเหล็กได้โดยไม่ต้องเจาะรู

๐ ขนาด 72 x 57 x 12 มิลลิเมตร

2. เครื่องมือพัฒนาโปรแกรม

๐ รองรับการพัฒนาโปรแกรมภาษา C/C++ โดยใช้ Arduino IDE ที่มีการติดตั้ง Board manager ของ WIO Terminal หรือ Visual Studio Code

๐ รองรับการพัฒนาโปรแกรมภาษา MicroPython โดยใช้ CircuitPython, ArduPy

3. การจัดขาพอร์ตอินพุตเอาต์พุต

(มองจากด้านหลังของบอร์ด WIO Terminal)

4. ผังการจัดการขาพอร์ตภายใน WIO Terminal

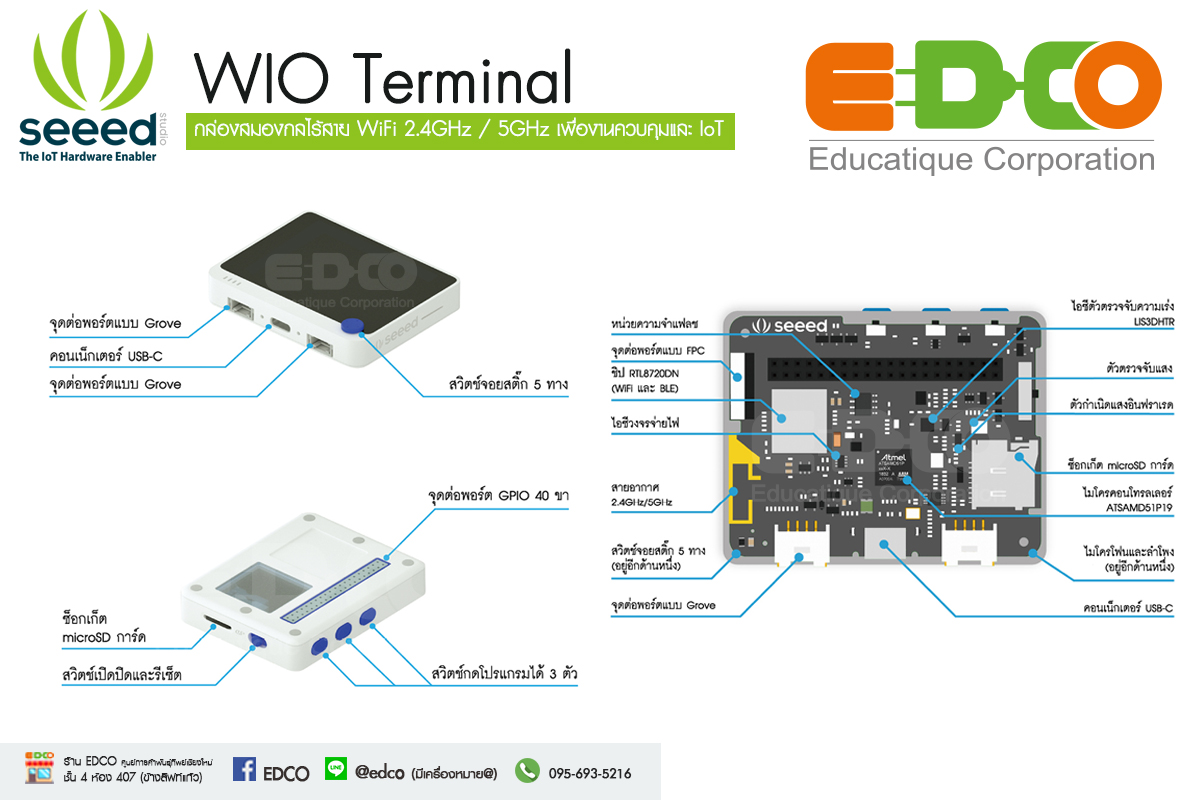

5. ส่วนประกอบภายใน WIO Terminal

6. อุปกรณ์ในชุด

๐ บอร์ด WIO Terminal บรรจุลงในกล่อง ABS ฉีดขึ้นรูปอย่างดี

๐ สาย USB-C สั้น

๐ เอกสารประกอบการใช้งาน (ภาษาอังกฤษ)
