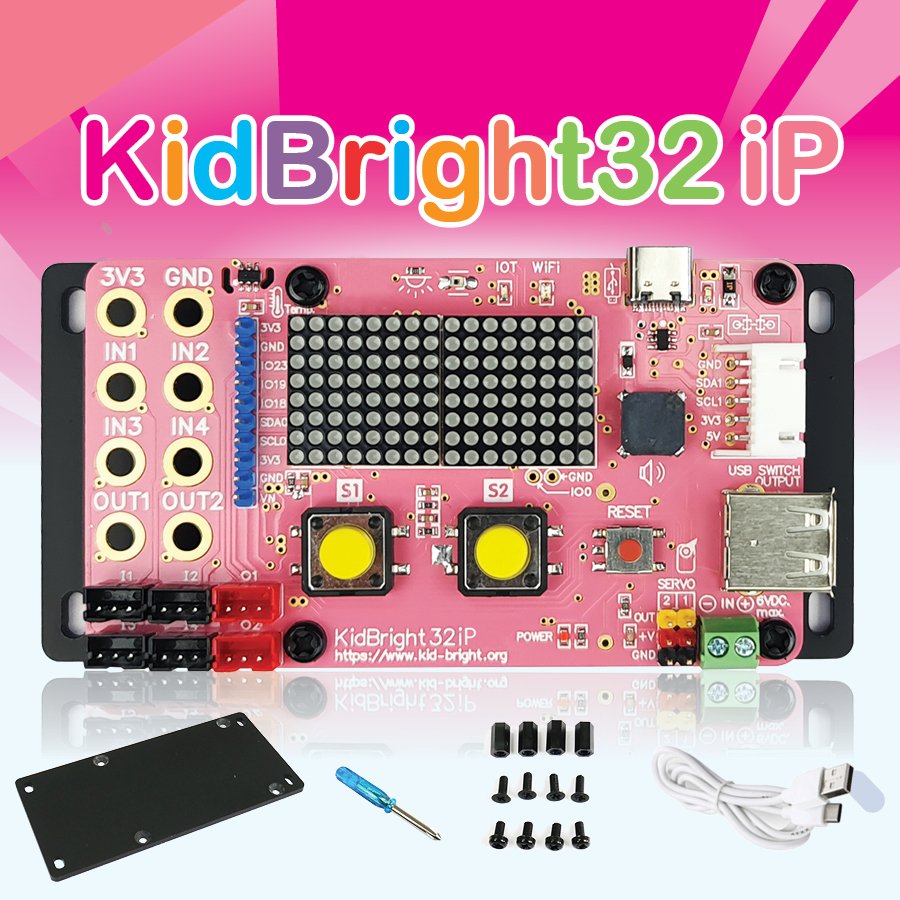

KidBright32iP

คุณสมบัติทางเทคนิค

• ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานตํ่าในตัว

• มีส่วนแสดงผล LED ดอตเมตริกซ์ ขนาด 16 x 8 จุด แบบสีแดง

• มี LED แสดงสถานะการทำงานประกอบด้วย

๐ สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB

๐ สถานะการเชื่อมต่อ WiFi (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

๐ สถานะการเชื่อมต่อกับคลาวเซิร์ฟเวอร์ หรือ IoT (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )

๐ แสดงสถานะไฟเลี้ยงบอร์ด

๐ แสดงสถานะไฟเลี้ยงของเซอร์โวมอเตอร์

• มีลำโพงเปียโซขับเสียง

• มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว

• มีวงจรฐานเวลานาฬิกาจริงพร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง

• มีสวิตช์ RESET การทำงาน

• เชื่อมต่อกับคอมพิวเตอร์ ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์ แบบ USB-C (ปรับปรุงจาก V1.5 ดั้งเดิม) สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้ ) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต USB-C ด้วย

• มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา (JST : Japan Standard Terminal) รวม 6 ขา

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

• มีจุดต่อพอร์ตที่เป็นจุดบัดกรี ขนาดรู 4 มม. สำหรับติดตั้งแจ๊กบานาน่า รวม 10 จุด

๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำ หนดขาของ KidBright

๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)

๐ จุดต่อไฟเลี้ยง 3V และ กราวด์ (GND)

• มีจุดต่อพอร์ตแบบจุดบัดกรีอิสระประกอบด้วย ขาพอร์ต GPIO18, 19, 23, VN และบัส I2C0

• มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ ภายนอกเพิ่มเติมเพื่อขยายระบบแบบ KB CHAIN 5 ขา

• ติดตั้งตัวตรวจจับแสงแบบโฟโต้ทรานซิสเตอร์ที่ทำงานได้ดีกับย่านแสงขาว

• ติดตั้งตัวตรวจจับอุณหภูมิ ที่ทำงานผ่านระบบบัส I2C วัดอุณหภูมิได้ -40 ถึง 150 องศาเซลเซียส มีค่าความผิดพลาด ±1 องศาเซลเซียส

• รับไฟเลี้ยง +5V จากจุดต่อพอร์ต USB-C ผ่านวงจรควบคุมแรงดันคงที่ หรือเรกูเลเตอร์ ให้ได้ไฟเลี้ยงคงที่ ที่ +3.3V สำหรับเลี้ยงวงจร (เป็นความสามารถเพิ่มเติมใหม่ มี เฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)

ในชุดประกอบด้วย

• บอร์ด KidBright32iP
• แผ่นรองแผงวงจร
• เสายึด
• เอกสารการใช้งาน
