รายละเอียด
คุณสมบัติทางเทคนิคที่สำคัญของบอร์ด KidBright32iA
• ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานต่ำในตัว
• มีส่วนแสดงผล LED ดอตเมตริกซ์ขนาด 16 x 8 จุด แบบสีแดง
• มี LED แสดงสถานะการทำงาน ประกอบด้วย – สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB – สถานะการเชื่อมต่อ WiFi (ขึ้นกับไลบรารีและบล็อกคำสั่งที่ใช้) – สถานะการเชื่อมต่อกับคลาวเซิร์ฟเวอร์ หรือ IoT (ขึ้นกับไลบรารีและบล็อกคำสั่งที่ใช้)
• มีลำโพงเปียโซขับเสียง
• มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว
• มีวงจรฐานเวลานาฬิกาจริงพร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง
• มีสวิตช์ RESET การทำงาน
• เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์แบบ USB-C (ปรับปรุงจาก V1.5) สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต USB-C ด้วย
• มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา (JST : Japan Standard Terminal) รวม 6 ขา – พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright – พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)
• มีจุดต่อพอร์ตที่เป็นจุดบัดกรีขนาดรู 4 มม. สำหรับติดตั้งแจ๊กบานาน่า รวม 10 จุด – พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright – พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27) – จุดต่อไฟเลี้ยง 3V และ กราวด์ (GND)
• มีจุดต่อพอร์ตแบบจุดบัดกรีอิสระประกอบด้วย ขาพอร์ต GPIO18, 19, 23, VN และบัส I2C0
• มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ภายนอกเพิ่มเติมเพื่อขยายระบบแบบ KB CHAIN 5 ขา
• ติดตั้งตัวตรวจจับแสงแบบ LDR หรือตัวต้านทานแปรค่าตามแสง
• ติดตั้งตัวตรวจจับอุณหภูมิที่ทำงานผ่านระบบบัส I2C วัดอุณหภูมิได้ -40 ถึง 150 องศาเซลเซียส มีค่าความผิดพลาด ±1 องศาเซลเซียส
• รับไฟเลี้ยง +5V จากจุดต่อพอร์ต USB-C ผ่านวงจรควบคุมแรงดันคงที่หรือเรกูเลเตอร์ให้ได้ไฟเลี้ยงคงที่ที่ +3.3V สำหรับเลี้ยงวงจร (เป็นความสามารถเพิ่มเติมในรุ่น KidBright32iP และ KidBright32iA จาก INEX)
• ติดตั้งตัวตรวจจับความเร่งและสนามเหล็กเบอร์ MC3749 ทำงานผ่านระบบบัส I2C (เป็นความสามารถเพิ่มเติมมีเฉพาะในรุ่น KidBright32iA จาก INEX)
– ย่านวัดความเร่ง 3 แกน รองรับ 2, 4, 8 และ 16G ความละเอียดในการวัด 16 บิต
– ทำงานกับปลั๊กอิน iA-MC3479 เพื่อรองรับการตรวจจับการเคลื่อนที่ของบอร์ดหลายรูปแบบ
อาทิ การตกแบบอิสระ (free fall) การพลิกบอร์ด คว่ำและหงายบอร์ด หมุนและเอียงบอร์ด

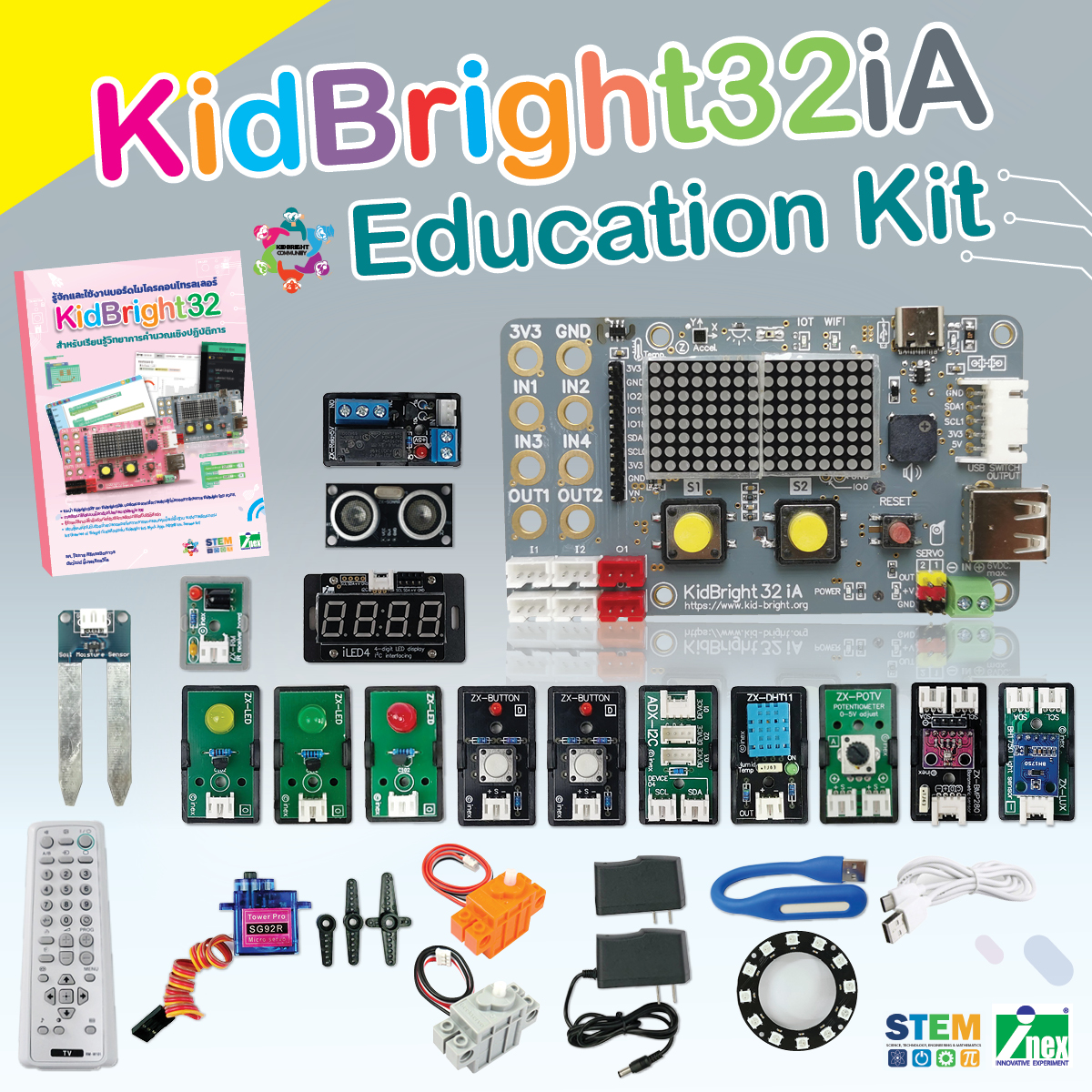

ในชุดประกอบด้วย
• บอร์ด KidBright32iA พร้อมสาย USB-C
• แผงวงจร iLED4
• ZX-Relay5V
• แผงวงจร ADX-I2C
• ZX-POTV แผงวงจรตัวต้านทานปรับค่าได้แบบตัวตั้ง
• แผงวงจร ZX-BMP280
• ZX-LUX แผงวงจรวัดค่าแสง
• ZX-DHT11 แผงวงจรตรวจจับอุณหภูมิและความชื้น
• ZX-BUTTON แผงวงจรสวิตช์
• ZX-LED แผงวงจรขับ LED คละสี
• ZX-RGB12R แผงวงจร LED 3 สี RGB แบบโปรแกรมได้ 12 ดวง
• ZX-Sonar โมดูลวัดระยะทางด้วยอัลตร้าโซนิก
• ZX-SOIL แผงวงจรตรวจจับสภาพของดิน พร้อมสาย JST 3AF-8
• ZX-IRM แผงวงจรโมดูลรับแสงอินฟราเรด 38KHz
• รีโมตคอนโทรลอินฟราเรด TV
• เซอร์โวมอเตอร์ Kservo-270J
• เซอร์โวมอเตอร์ Kservo-360J
• เซอร์โวมอเตอร์เฟืองพลาสติกขนาดเล็ก (SG92R)
• หลอดไฟแบบ USB
• อะแดปเตอร์ 5V 2A
• หัวอะแดปเตอร์ USB 5V 2A
• ปลั๊กและแจ๊กอะแดปเตอร์แบบต่อสาย พร้อมสายไฟดำ-แดง
• สาย JST 4AA-8
• สาย JST 4AF-8
• สาย KB-5AF
• สาย KB5-JST4 AA-8
• สาย JST 4AF-8
• สาย JST 3AA-8
• สาย IDC-1MF
• แฟลชไดรฟ์บรรจุโปรแกรม
• หนังสือรู้จักและใช้งานบอร์ดไมโครคอนโทรลเลอร์ KidBright32 สำหรับเรียนรู้วิทยาการคำนวณเชิงปฏิบัติการ
