OpenBIT Standard Set

OpenBIT คือบอร์ดไมโครคอนโทรลเลอร์ขนาดเล็กที่มีจุดเชื่อมต่ออุปกรณ์ภายนอกในแบบ Edge connect ระดับสากล เพิ่มเติมความสามารถด้านการสื่อสารไร้สายผ่านคลื่นวิทยุ 2.4GHz ทำแบบ WiFi และบลูทูธ ทำให้ต่อยอดการเรียนรู้พัฒนาเป็นอุปกรณ์ IoT (Internet of Things) ได้หลากหลาย

OpenBIT จะใช้โปรแกรมภาษาไพทอนแบบย่อส่วนหรือไมโครไพทอนเป็นหลัก ซึ่งสอดคล้องกับหลักสูตรวิทยาการคำนวณที่จัดทำโดยสถาบันส่งเสริมการสอนวิทยาศาสตร์และเทคโนโลยี หรือ สสวท. โดยเครื่องมือที่ใช้คือ microBlock IDE รองรับการพัฒนาโค้ดในแบบบล็อก (Block code programming) ทำให้ครอบคลุมการเรียนรู้ในทุกระดับ

คุณสมบัติของบอร์ด OpenBIT

• มีขนาด 52 x 52 มม.
• ใช้ไมโครคอนโทรลเลอร์หลักเป็นโมดูล ESP32 Wrover-B มีหน่วยความจำแฟลชแบบ SPI 4MB และหน่วยความจำ PSRAM 8MB
• เชื่อมต่อไร้สายความถี่ 2.4GHz ทั้ง WiFi และ Bluetooth แบบ BLE 4.2
• ส่วนแสดงผลเป็น LED 3 สี RGB แบบโปรแกรมได้ จำนวน 25 ดวง จัดเรียงแบบ 5×5 จุด
• มีวงจรขับลำโพงเปียโซสำหรับขับเสียงสัญญาณต่างๆ และเสียงดนตรี
• มีวงจรตราวจจับเสียงด้วยไมโครโฟนแบบ MEMS ความไวสูง
• ติดตั้งตัวตรวจจับวัดความเร่งและไจโร 3 แกน ใช้เพื่อตรวจจับการเคลื่อนไหวและการเอียงได้
• ติดตั้งตัวตรวจแสง BH1750 สำหรับวัดคามส่องสว่างแสงให้ผลการทำงานในหน่วยลักซ์
• ติดตั้งตัวตรวจวัดอุณหภูมิแวดล้อมในอากาศเบอร์ TMP75
• มีสวิตช์กดติดปล่อยดับพร้อมใช้งาน 2 ตัว ระบุเป็นสวิตช์ A และ B
• ขั้วต่อพอร์ตอินพุตเอาต์พุตเป็นแบบ Edge Connector รูปแบบเดียวกับ micro:bit จึงนำไปใช้งานร่วมกับบอร์ดเสริมต่างๆ ของ micro:bit ได้ โดยต้องตรวจสอบข้อจำกัดทางเทคนิคร่วมด้วย เพราะความสามารถของขาพอร์ตอินพุตเอาต์พุตแต่ละขาของ ESP32 รองรับการทำงานได้หลาหลาย
• มีขาเชื่อมต่อระบบบัส I2C  เพื่อขยายการเชื่อมต่อกับอุปกรณ์ต่อพ่วงภายนอกได้
• มีสวิตช์ RESET และมี LED แสดงสถานะการทำงานของไมโครคอนโทรลเลอร์ เพื่อรตวจสอบการทำงานของบอร์ด
• เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB
• รองรับการพัฒนาโปรแกรมด้วย microBlock IDE , Thonny UDE และ Arduino IDE ซึ่งเลือกใช้ ESP-IDE เป็นคอมไพเลอร์หลัก

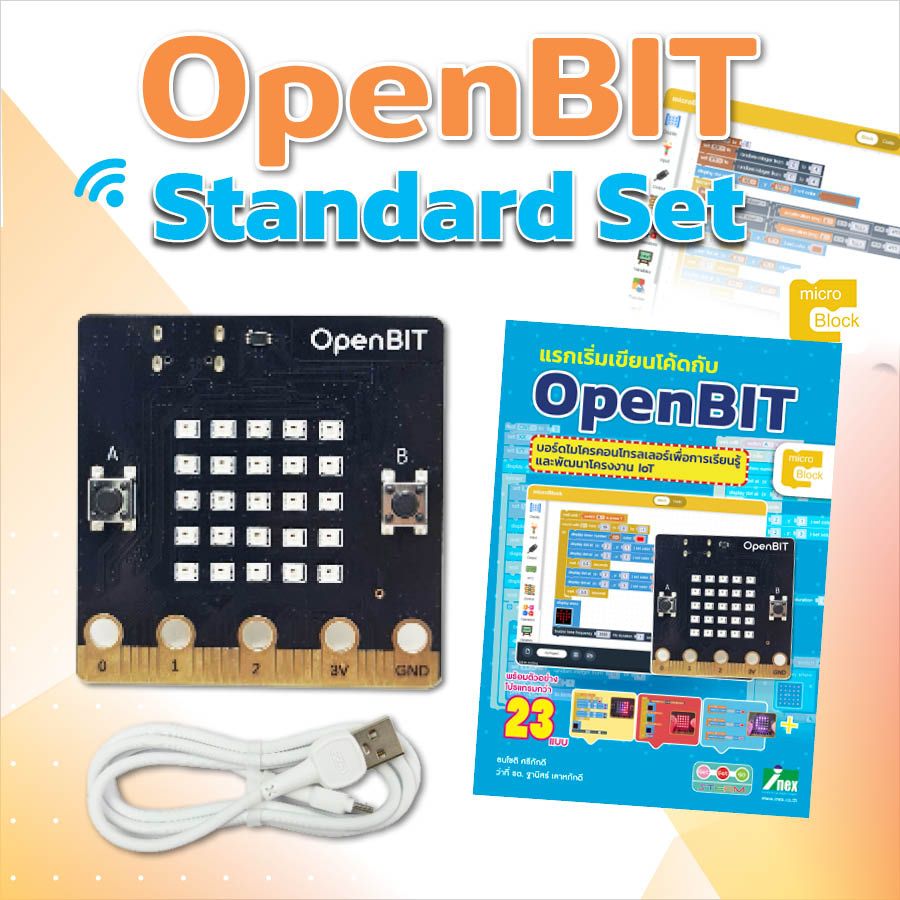

ในชุดประกอบด้วย

• บอร์ด OpenBIT
• หนังสือแรกเริ่มเขียนโค้ดกับ OpenBIT
• สาย USB-C
