STM32H743 Starter Kit

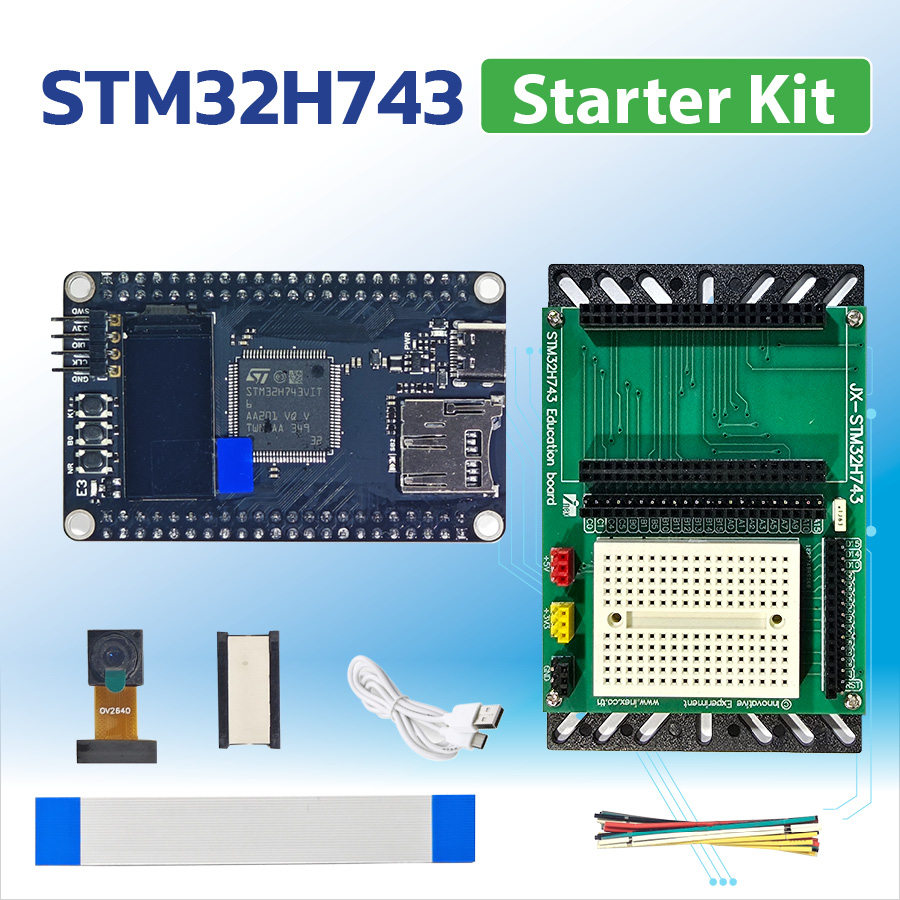

STM32H743 Stater Kit เป็นชุดของอุปกรณ์เพี่อทดลองใช้งานไมโครคอนโทรลเลอร์ 32 บิต ประสิทธิภาพสูงเบอร์ STM32H743 ประกอบด้วย

๐ บอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743
๐ บอร์ดเชื่อมต่อพอร์ต JX-STM32H743 V1.5
๐ โมดูลกล้อง OV2640 พร้อมอุปกรณ์ต่อขยายสายสัญญาณ
๐ แผงต่อวงจรขนาดเล็ก
๐ สายต่อวงจรพร้อมใช้งาน

คุณสมบัติทางเทคนิคของบอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743

๐ ผลิตโดย WeAct Stuidio สาธารณรัฐประชาชนจีน

๐ ไมโครคอนโทรลเลอร์หลักคือเบอร์ STM32H743VIT6 ที่ใช้สถาปัตยกรรม ARM Cortex M7 มีหน่วยความจำแฟลช 2048KB หรือ 2MB หน่วยความจำแรม 1024KB หรือ 1MB ความถี่สัญญาณนาฬิกาสูงสุด 480MHz

๐ ติดตั้งหน่วยความจำข้อมูลแบบแฟลชในแบบ QSPI และ SPI ความจุแบบละ 8MB รองรับการเก็บข้อมูลได้มาก

แสดงส่วนประกอบของไมโครคอนโทรลเลอร์ STM32H743

๐ มีสวิตช์ทดสอบการทำงานต่อกับขาพอร์ต PC13, สวิตช์ BOOT0 และ RESET สำหรับเลือกโหมดการทำงานของไมโครคอนโทรลเลอร์

๐ มี LED ทดสอบการทำงานของพอร์ตเอาต์พุตต่อกับขาพอร์ต PE3 ผ่านวงจรขับที่ใช้ทรานซิสเตอร์

๐ ติดตั้งจอแสดงผลสี TFT LCD ขนาด 0.96 นิ้ว ความละเอียด 132 x 162 จุด แสดงผล 262,000 สี ใช้ชิปควบคุมเบอร์ ST7735 จาก Sitronix

๐ ติดตั้งคอนเน็กเตอร์เชื่อมต่อโมดูลกล้อง เป็นคอนเน็กเตอร์ FPC ขนาด 24 ขา เชื่อมต่อกับโมดูลกล้องได้หลายเบอร์ โมดูลกล้องที่แนะนำคือ OV2640 มีความละเอียด 2 ล้านพิกเซล

๐ ติดตั้งซ็อกเก็ต microSD การ์ด รองรับการ์ดความจุ 32GB สำหรับขยายความจุของหน่วยความจำ

๐ มีวงจรภาคจ่ายไฟ 1.5V, 2.8V และ 3.3V เพื่อใช้เป็นไฟเลี้ยงให้แก่ส่วนต่างๆ ของวงจร โดยรับไฟเลี้ยง 5V จากภายนอกหรือผ่านพอร์ต USB ที่ใช้ในการอัปโหลดโค้ดและสื่อสารข้อมูลกับคอมพิวเตอร์

๐ มีคอนเน็กเตอร์ USB แบบ C สำหรับเชื่อมต่อกับคอมพิวเตอร์ เพื่ออัปโหลดโค้ดและสื่อสารข้อมูล และใช้รับไฟเลี้ยงจากเพาเวอร์แบงก์หรืออะแดปเตอร์ 5V เมื่อนำไปใช้งาน

๐ แผ่นวงจรพิมพ์ของบอร์ดหลักเป็นแผ่นวงจรพิมพ์แบบ 4 ชั้น เคลือบทองบนลายทองแดงของแผ่นวงจรพิมพ์

๐ มีจุดต่อพอร์ตอินพุตเอาต์พุต ไฟเลี้ยง แรงดันไฟตรงอ้างอิง และกราวด์ รวม 88 ขา แบ่งเป็น 2 ชุด ชุดละ 44 ขา

คุณสมบัติทางเทคนิคของ JX-STM32H743 V1.5
บอร์ดเชื่อมต่อพอร์ตอินพุตเอาต์พุตของบอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743

๐ มีจุดต่อคอนเน็กเตอร์ตัวเมียแถวคู่ 22 x 2 ขา สำหรับรองรับบอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743VIT6

๐ จัดสรรจุดต่อเพื่อใช้งานพอร์ตอินพุตเอาต์พุตอิสระที่มาจากบอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743VIT6 โดยแบ่งเป็น 2 ส่วนวางในแนวตั้ง 22 ขาและแนวนอน 14 ขา โดยใช้คอนเน็กเตอร์ IDC ทั้งตัวผู้และตัวเมีย เพื่อรองรับการต่อใช้งานได้ยืดหยุ่นมากขึ้น และมีข้อความแจ้งชื่อขาพอร์ตที่ชัดเจน

๐ มีพื้นที่สำหรับติดตั้งแผงต่อวงจรหรือเบรดบอร์ดขนาด 180 จุด สำหรับต่อวงจรภายนอกเพื่อใช้งานเพิ่มเติม

๐ มีจุดต่อของไฟเลี้ยง 5V และ 3.3V เพื่อใช้ในการทดลอง โดยต่อออกมาจากบอร์ดไมโครคอนโทรลเลอร์หลัก STM32H743VIT6 โดยใช้คอนเน็กเตอร์ IDC ทั้งตัวผู้และตัวเมีย เพื่อรองรับการต่อใช้งานได้ยืดหยุ่นมากขึ้น

๐ ติดตั้งบอร์ดลงบนแผ่นรองพลาสติกเพื่อลดโอกาสการลัดวงจรในระหว่างการใช้งาน

การพัฒนาโปรแกรม

๐ รองรับการพัฒนาโปรแกรมภาษา C/C++ ด้วย Arduino IDE 2.x และ PlatformIO (แนะนำเป็นเครื่องมือหลัก)
๐ พัฒนาโปรแกรมด้วย microPython ได้
๐ พัฒนาโปรแกรมโดยใช้ OpenMV IDE ได้ (โดยต้องยอมรับการแจ้งเตือนเกี่ยวกับฮาร์ดแวร์ที่ไม่ได้เป็นของ OpenMV)
