Wireless-X14 ชุดอุปกรณ์สื่อสารข้อมูลไร้สาย 14 ปุ่มกด ความถี่ 2.4GHz

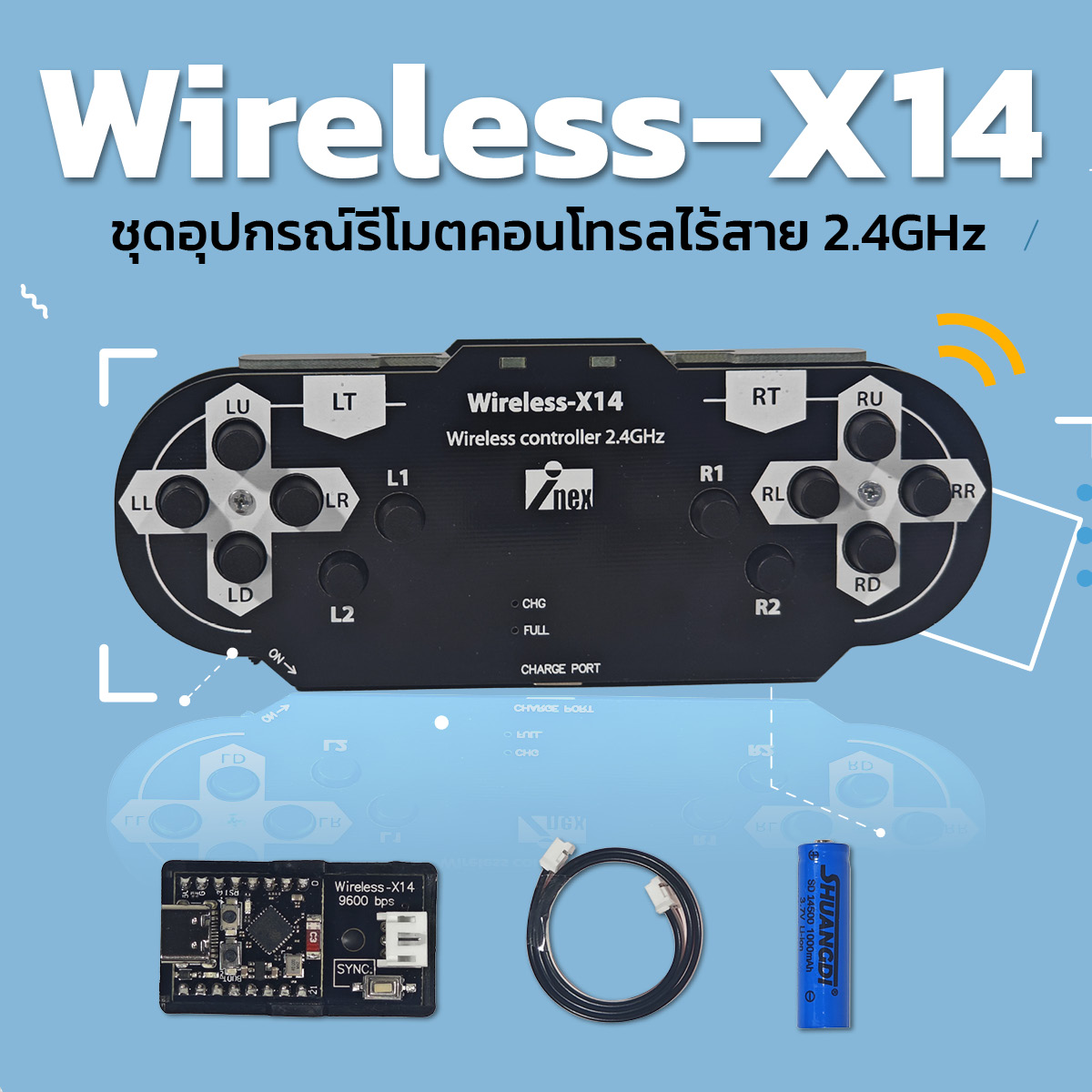

Wireless-X14 เป็นชุดอุปกรณ์สื่อสารข้อมูลอนุกรมไร้สายผ่านคลื่นวิทยุ 2.4GHz ประกอบด้วย

1. Wireless-X14 remotecontrol ซึ่งเป็นรีโมตคอนโทรล 14 ปุ่มกด
2. Wireless-X14 transceiver หรือมินิบอร์ดวงจรรับสัญญาณ ทำหน้าที่แปลงสัญญาณที่ส่งมาจากรีโมตคอนโทรลให้เป็นข้อมูลอนุกรมเพื่อให้อ่านค่าได้ง่ายด้วยไมโครคอนโทรลเลอร์ ทั่วๆ ไป รวมถึงบอร์ดควบคุม IPST-SE, ATX- 2, POP-X2 และ POP-32 หรือ POP-32i
3. สายสัญญาณ JST3AA-8

คุณสมบัติของ Wireless-X14

คุณสมบัติทางเทคนิคที่สำคัญของชุดรีโมตคอนโทรล Wireless-X14 มีดังนี้
 ทำงานรับส่งข้อมูลที่ความถี่ 2.4 GHz
 ระยะรับส่งข้อมูล 10 เมตร
 ใช้งานได้พร้อมกันสูงสุด 100 ชุด โดยไม่เกิดสัญญาณรบกวน

รีโมตคอนโทรล :
⊕ ใช้แบตเตอรี่แบบลิเธียมไอออน 1 เซล แรงดัน 3.7V พร้อมชุดประจุแบตเตอรี่ในตัว
⊕ มีขั้วต่อ USB-C สำหรับประจุแบตเตอรี่ต่อกับพอร์ต USB ของคอมพิวเตอร์ , เพาเวอร์แบงก์ หรืออะแดปเตอร์ของสมาร์ตโฟนและแท็บเล็ตได้ โดยใช้ สาย USB-C
⊕ มี LED แสดงสถานะการประจุชาร์จแบตเตอรี่
⊕ มี LED แสดงสถานะแบตเตอรี่เต็ม
⊕ มีสวิตช์ เปิด/ปิ ด
⊕ มีสวิตช์ กด 14 ตั ว กดได้พร้อมกันโดยอิสระ สร้างรูปแบบการควบคุมได้หลากหลาย
⊕ ขนาด 14 x 5 เซนติเมตร


มินิบอร์ดวงจรรับสัญญาณ :
⊕ ขนาดเล็กเพียง 2 x 3.8 เซนติเมตร
⊕ ใช้ไฟเลี้ยง 3.3V หรื อ 5V จากบอร์ดควบคุมได้โดยตรง
⊕ มีคอนเน็กเตอร์ JST 3 ขาสำหรับต่อสายเพื่อจับคู่กับมินิบอร์ดวงจรรับสัญญาณ และ ใช้สื่อสารข้อมูล อนุกรมกับบอร์ดควบคุมที่ใช้ไมโครคอนโทรลเลอร์มาตรฐาน โดยต่อเข้าที่พอร์ต
⊕ RxD หรือขารับข้อมูลอนุกรมแบบ UART แนะนำบอร์ดไมโครคอนโทรลเลอร์ของ INEX อาทิ ATX- 2 ทุกรุ่น , POP-X2, POP-7 หรื อ POP-32 และ POP-32i
⊕ มี LED แสดงสถานะเมื่อเชื่อมต่อกับรีโมตคอนโทรลในชุด Wireless-X14
⊕ ให้เอาต์พุตเป็นสัญญาณข้อมูลอนุกรม UART ที่อัตราบอด 9,600 บิตต่อวินาที
⊕ มีสวิตช์ SYNC สำหรับกดเพื่อจับคู่กับรีโมตคอนโทรล
