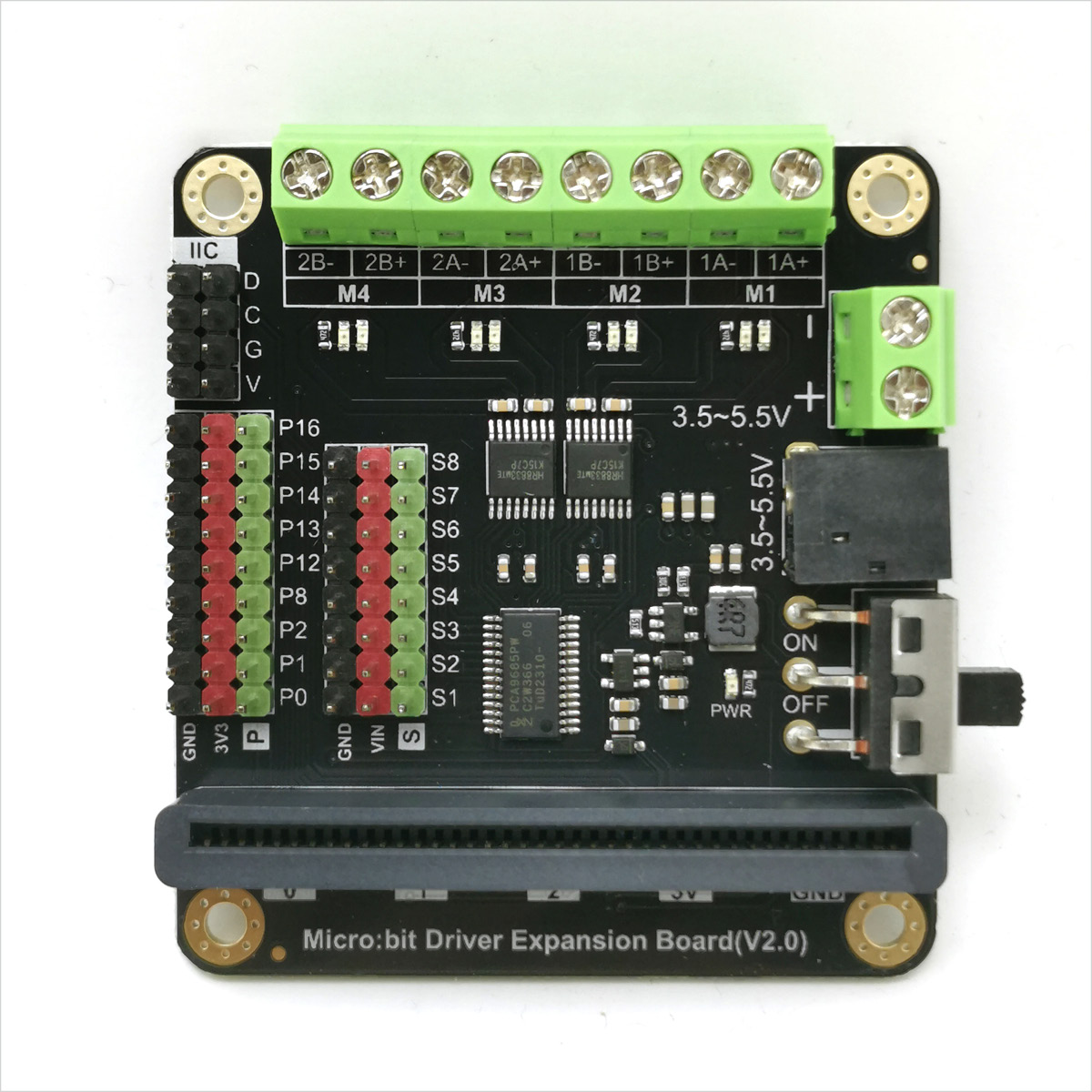

micro:Driver บอร์ดขับมอเตอร์ 4 ช่อง สำหรับ micro:bit และ OpenBIT

เป็นบอร์ดขับมอเตอร์ทั้งแบบมอเตอร์ปกติและเซอร์โวมอเตอร์ ติดต่อกับ micro:bit และ OpenBIT ผ่านทางบัส I2C โดยต่อเข้ากับจุตต่อ Edge connector ของ micro:bit และ OpenBIT

คุณสมบัติทางเทคนิค

• สื่อสารข้อมูลกับ micro:bit และ OpenBIT ผ่านบัส I2C
• แรงดันไฟตรงของเอาต์พุตดิจิทัล : 0V / 3.3V
• แรงดันไฟตรงของเอาต์พุตแอนะล็อก : 0 ถึง 3.3V
• ติดตั้ง Edge connector เพื่อเชื่อมต่อกับ micro:bit และ OpenBIT
• จุดต่อพอร์ตของ micro:bit และ OpenBIT 9 จุด (P0, P1, P2, P8, P12, P13, P14, P15 และ P16)
• จุดต่อเซอร์โวมอเตอร์ 8 ช่อง โดยใช้ไอซีเบอร์ PCA9685
• ขับมอเตอร์ไฟตรง 4 ช่อง โดยใช้ไอซี HR8833 แรงดันไฟตรงเอาต์พุต 3 ถึง 5V ขึ้นกับไฟเลี้ยงวงจร กระแสไฟฟ้าเอาต์พุตสูงสุด 1.5A ต่อช่อง หรือใช้ขับสเต็ปเปอร์มอเตอร์ 2 ช่อง
• ไฟเลี้ยง 3.5 ถึง 5.5V ต่อผ่านแจ๊กอะแดปเตอร์หรือเทอร์มินอลบล็อก รองรับการใช้เพาเวอร์แบงก์ 5V เป็นแหล่งจ่ายไฟ
• ขนาด 63 x 58 มม. หรือ 2.48 x 2.28 นิ้ว

เกี่ยวกับการพัฒนาโค้ด

สำหรับ micro:bit โดยใช้โปรแกรม MakeCode [หัวข้อรอง]
ติดตั้งบล็อก Extensions ด้วยลิงก์ https://github.com/DFRobot/pxt-motor

สำหรับ OpenBIT โดยใช้โปรแกรม microBlock IDE

ติดตั้งบล็อก Extensions ชื่อ microDriver
