iKB-1Z

รูปแสดงส่วนประกอบของบอร์ด iKB-1Z

คุณสมบัติทางเทคนิค

• รองรับและใช้งานได้กับ micro:bit, Kidbright (ทุกรุ่น), PICAXE (รุ่นที่มีบัส I2C), Raspberry Pi (ทุกรุ่น), M5 Stack ทุกรุ่น รวมถึงบอร์ดไมโครคอนโทรลเลอร์ใดๆ ที่มีบัส I2C

• มีพอร์ตอินพุตเอาต์พุตอเนกประสงค์ 8 ช่อง (ช่อง 0 ถึง 7) เป็นได้ทั้งพอร์ตอินพุตเอาต์พุตดิจิทัล และอินพุตแอนะล็อก ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา เข้ากันได้กับมินิบอร์ดวงจรตัวตรวจจับ และ มินิบอร์ดอุปกรณ์อินพุตเอาต์พุตของ INEX

• ในส่วนของอินพุตแอนะล็อก มีวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัล 8 และ 10 บิต (เลือกได้ทางซอฟต์ แวร์ )

• ระดับไฟเลี้ยงลอจิก +3.3V

• มีวงจรขับมอเตอร์ ไฟตรง 1A รับแรงดันไฟเลี้ยงมอเตอร์สูงสุด +9V จํานวน 2 ช่อง พร้อม LED แสดงผลการทำงาน

• มีเอาต์พุตต่อเซอร์โวมอเตอร์ 6 ช่อง มีวงจรควบคุมไฟเลี้ยงเซอร์โวมอเตอร์ไม่ให้เกิน +5V เพื่อป้องกันเซอร์โวมอเตอร์เสียหายจากการป้อนแรงดันไฟเลี้ยงสูงเกินไป

• มีจุดต่อเพื่อเชื่อมต่อกับวงจรขับมอเตอร์ไฟตรงกำลังสูงอีก 2 ช่อง (ใช้ทรัพยากรร่วมกับขาขับเซอร์โวมอเตอร์)

• ไฟเลี้ยงบอร์ดได้จากบอร์ดไมโครคอนโทรลเลอร์ที่นำมาต่อด้วย รองรับทั้ง +5V และ +3.3V

• ในกรณี ใช้งานวงจรขับมอเตอร์บนบอร์ด iKB-1Z ต้องจ่ายไฟเลี้ยงเพิ่มเติมที่ แจ็กอะแดปเตอร์ตั้งแต่ 6 ถึ ง 9V กระแสไฟฟ้า 1A

• มีจุดต่อบัส I2C เพื่อขยายการเชื่อมต่ออุปกรณ์ที่ทำงานผ่านบัส I2C 2 แบบ

1. KB-CHAIN เป็นคอนเน็กเตอร์แบบ 5 ขา สำหรับต่อกับบอร์ด Kidbright
2. GROVE ซึ่งเป็นคอนเน็กเตอร์ PH 2 มม. 4 ขา

รูปแสดงแนวทางการเชื่อมต่อเพื่อใช้งานบอร์ด iKB-1Z

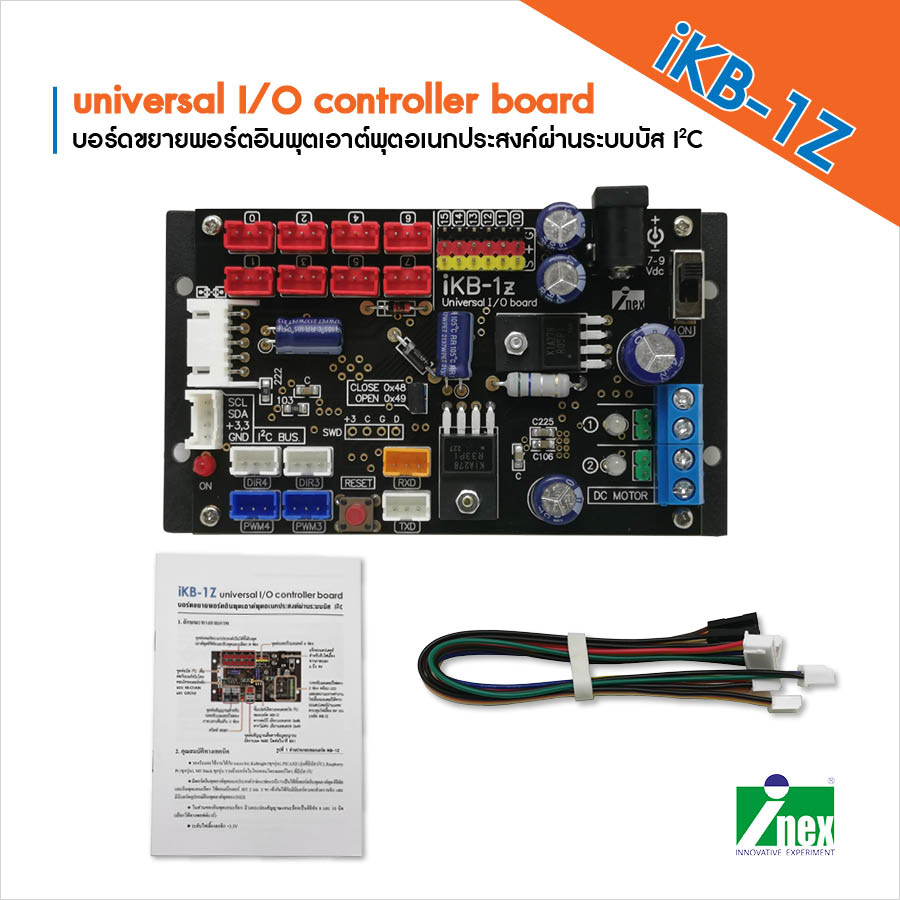

อุปกรณ์ในชุด
บอร์ด iKB-1Z และสายสัญญาณ KB-CHAIN
