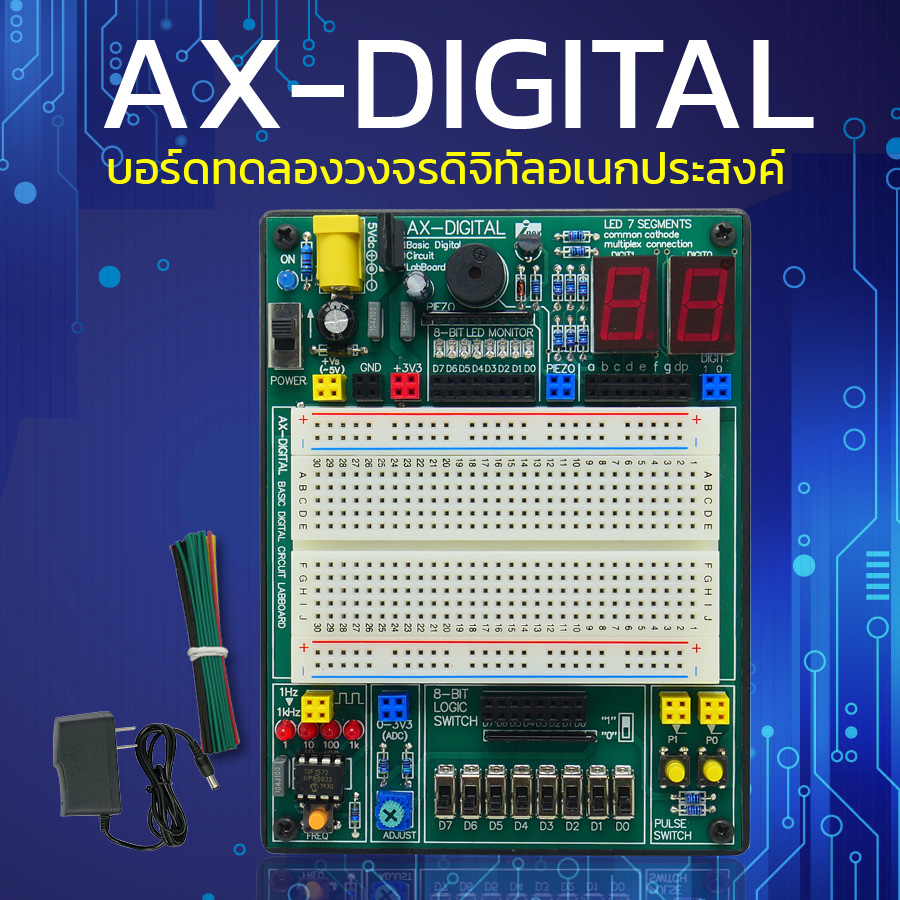

AX-DIGITAL

ประกอบด้วย

1. บอร์ดทดลอง AX-DIGITAL
2. สายต่อวงจร IDC1MM-5cm จำนวน 40 เส้น
3. อะแดปเตอร์ไฟตรง 5V
4. เอกสารประกอบการใช้งานเบื้องต้น (ดาวน์โหลด PDF)

คุณสมบัติทางเทคนิคของบอร์ด AX-DIGITAL

๐ แหล่งจ่ายไฟตรง +3.3V 500mA ใช้กับอะแดปเตอร์ไฟตรงที่มีแรงดันไฟตรงขาออกไม่เกิน 5.5 V
๐ รองรับไฟเลี้ยง +5V ที่มาจากคอนเน็กเตอร์ USB ของบอร์ด FPGA และบอร์ดไมโครคอนโทรลเลอร์อื่นๆ ที่ติดตั้งลงบนเบรดบอร์ด จึงทำงานได้โดยไม่ต้องรับไฟเลี้ยงจากอะแดปเตอร์
๐ LED สําหรับแสดงผล 8 ดวง ทํางานด้วยลอจิ ก “1”
๐ มี LED ตัวเลข 7 ส่วนแบบแคโทดร่วม 2 หลัก ต่อต้วต้านทานจำกัดกระไฟฟ้าไว้แล้วพร้อมใช้งาน ทำงานที่ลอจิก “1” ส่วนขาร่วมหรือ common ของ LED แต่ละหลักทำงานด้วยลอจิก “0”
๐ ลอจิกสวิตช์ 8 ช่อง สําหรับป้อนสัญญาณลอจิก “0” และ “1”
๐ สวิตช์กดติดปล่อยดับ 2 ชุด พร้อมตัวต้านทานพูลอัป ใช้กําเนิดสัญญาณพัลส์เดี่ยวอย่างง่าย
๐ มีวงจรตัวต้านทานปรับค่าได้ 1 ชุด สำหรับป้อนแรงดันไฟตรง 0 ถึง 3.3V เพื่อทดสอบการทำงานเกี่ยวกับสัญญาณแอนะล็อก
๐ ติดตั้งแผงต่อวงจรหรือเบรดบอร์ดขนาด 2 x 3 นิ้ว จํานวนจุดต่อ 390 จุด
๐ บรรจุบนถาดพลาสติกฉีดขึ้นรูป ทนทาน

รูปที่ 1 ตัวอย่างการใช้งานบอร์ด AX-DIGITAL สำหรับใช้เรียนรู้ ทดลอง และทดสอบการทำงานของชิป FPGA บนบอร์ด Tang Nano 4K โดยให้ติดตั้งบอร์ด Tang Nano 4K บนเบรดบอร์ด

การต่อทดลองวงจรดิจิทัลโดยใช้บอร์ด AX-DIGITAL ร่วมกับบอร์ด Tang Nano 4K ค่อนข้างง่าย เพียงเสียบบอร์ด Tang Nano 4K ลงบนเบรดบอร์ด แล้วต่อสายจาก +3.3V และ GND ไปยังบอร์ด AX-DIGITAL ต่อสายจากลอจิกสวิตช์ หรือ LED มอนิเตอร์เข้ากับบอร์ด Tang Nano 4K เพื่อทดสอบการทำงานของวงจรดังรูปที่ 2 และ 3

รูปที่ 2 ตัวอย่างการต่อบอร์ด Tang Nano 4K เพื่อทดลองการทำงานของวงจรดิจิทัลบนบอร์ดทดลอง AX-DIGITAL เมื่อใช้ไฟเลี้ยงจากพอร์ต USB ของคอมพิวเตอร์

รูปที่ 3 ตัวอย่างการต่อบอร์ด Tang Nano 4K เพื่อทดลองการทำงานของวงจรดิจิทัลบนบอร์ดทดลอง AX-DIGITAL เมื่อใช้ไฟเลี้ยงจากอะแดปเตอร์ไฟตรง 5V ภายนอก
