IPST-Digital

ประกอบด้วยบอร์ดทดลอง IPST-Digital ที่ออกแบบสำหรับการเรียนรู้วงจรดิจิทัล โดยรวบรวมเครื่องมือพื้นฐานสำหรับการเริ่มต้นเรียนรู้้วงจรดิจิทัล เพื่อความสะดวกและลดเวลาในการต่อวงจรต่างๆ ทีต้องใช้เป็นประจำ เช่น วงจรสร้างสัญญาณลอจิกจากสวิตช์ วงจรแสดงค่าลอจิกโดยใช้ LED วงจรแสดงผลแสดงเป็นตัวเลข โดยใช้ LED ตัวเลข 7 ส่วน เป็นต้น มีแหล่งจ่ายไฟตรง +5V ทำให้ง่ายต่อการศึกษาวงจรที่สร้้างจากไอซีดิจิทัลทั้งประเภท TTL และ CMOS

มีหนังสือปฏิบัติการวงจรดิจิทัลขั้นพื้นฐานที่พิมพ์ 4 สีแสดงการต่อวงจรอย่างชัดเจนและบรรจุเนื้อหาที่ง่ายต่อการทำความเข้าใจ

มีอุปกรณ์ทดลอง สายต่อวงจร และอะแดปเตอร์ไฟตรง มาให้พร้อมสำหรับการเรียนรู้แบบครบจบในชุดเดียว

ชุดทดลอง IPST-Digital เป็นส่วนหนึ่งของสื่อการเรียนรู้ด้านไฟฟ้าและอิเล็กทรอนิกส์ที่ INEX ร่วมพัฒนากับสถาบันส่งเสริมการสอนวิทยาศาสตร์และเทคโนโลยีหรือ สสวท. เพื่อใช้ในห้องเรียนวิทยาศาสตร์ในระดับมัธยมศึกษา

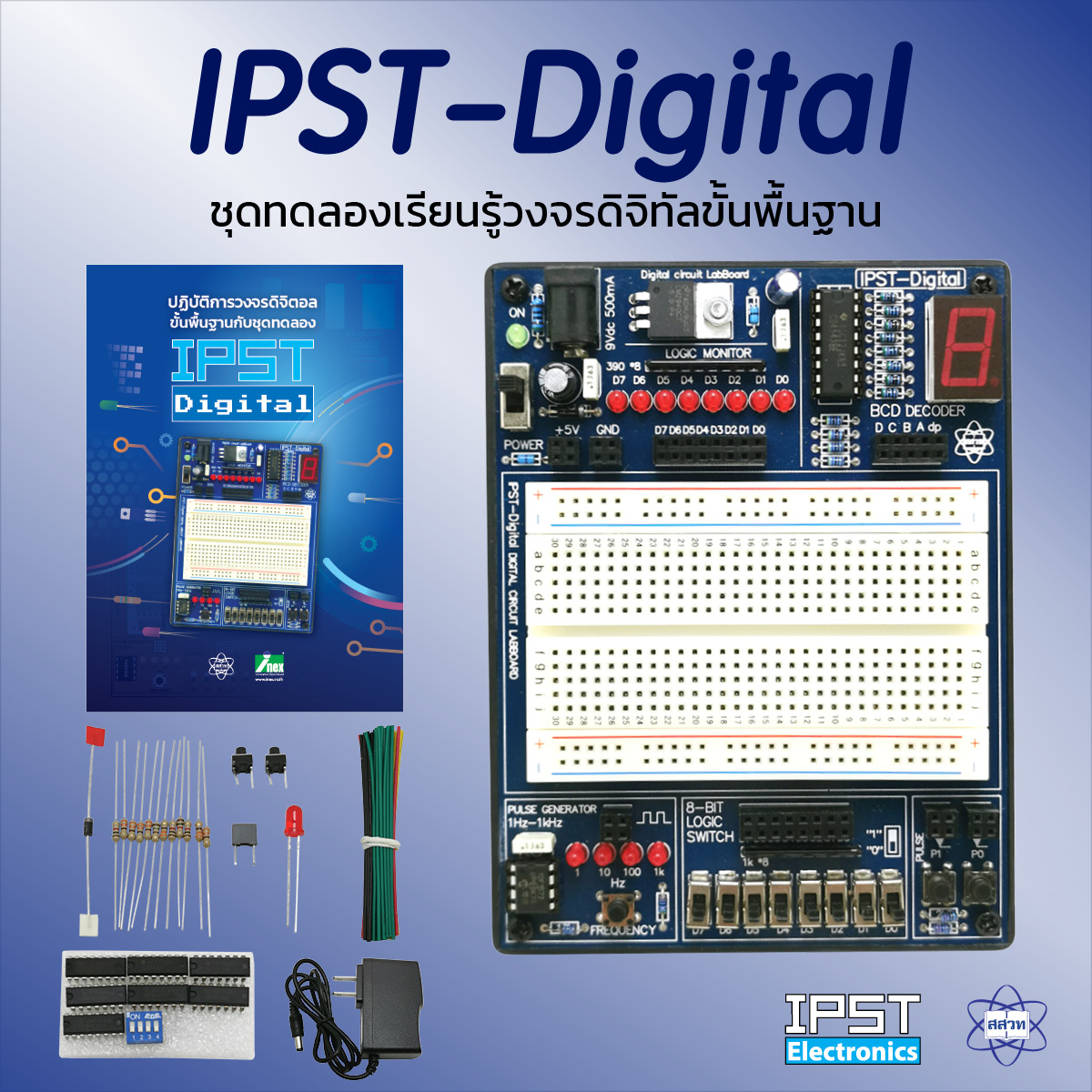

ประกอบด้วย
๐ บอร์ดทดลอง IPST-Digital
๐ อะแดปเตอร์ไฟตรง 9V
๐ ไอซีและอุปกรณ์ทดลอง
๐ สายต่อวงจร
๐ หนังสือปฏิบัติการวงจรดิจิทัลขั้นพื้นฐาน

คุณสมบัติของบอร์ดทดลอง IPST-Digital
๐ มีแหล่งจ่ายไฟตรง +5V จ่ายกระแสไฟฟ้าได้สูงสุด 500mA โดยใช้อะแดปเตอร์ไฟตรง 9V 1A จากภายนอก
๐ LED แสดงผลจำนวน 8 ดวง ทำหน้าที่เป็นลอจิกมอนิเตอร์ (Logic monitors)
๐ ลอจิกสวิตช์ 8 ช่อง สำหรับป้อนสัญญาณลอจิก “0” และ “1”
๐ สวิตช์กดติดปล่อยดับสำหรับกำเนิดสัญญาณพัลส์เดี่ยว
๐ วงจรกำเนิดสัญญาณพัลส์ความถี่ 1Hz, 10Hz, 100Hz และ 1kHz พร้อม LED แสดงความถี่
๐ วงจรถอดรหัสแสดงผลด้วย LED ตัวเลข 7 ส่วน 1 หลักแบบแคโทดร่วม
๐ แผงต่อวงจรหรือเบรดบอร์ดจำนวนจุดต่อ 390 จุด
๐ ขนาดบอร์ด 9.5 x 12.5 เซนติเมตร
๐ ติดตั้งลงบนถาดรองพลาสติกฉีดขึ้นรูปเพื่อปกป้องแผงวงจร
