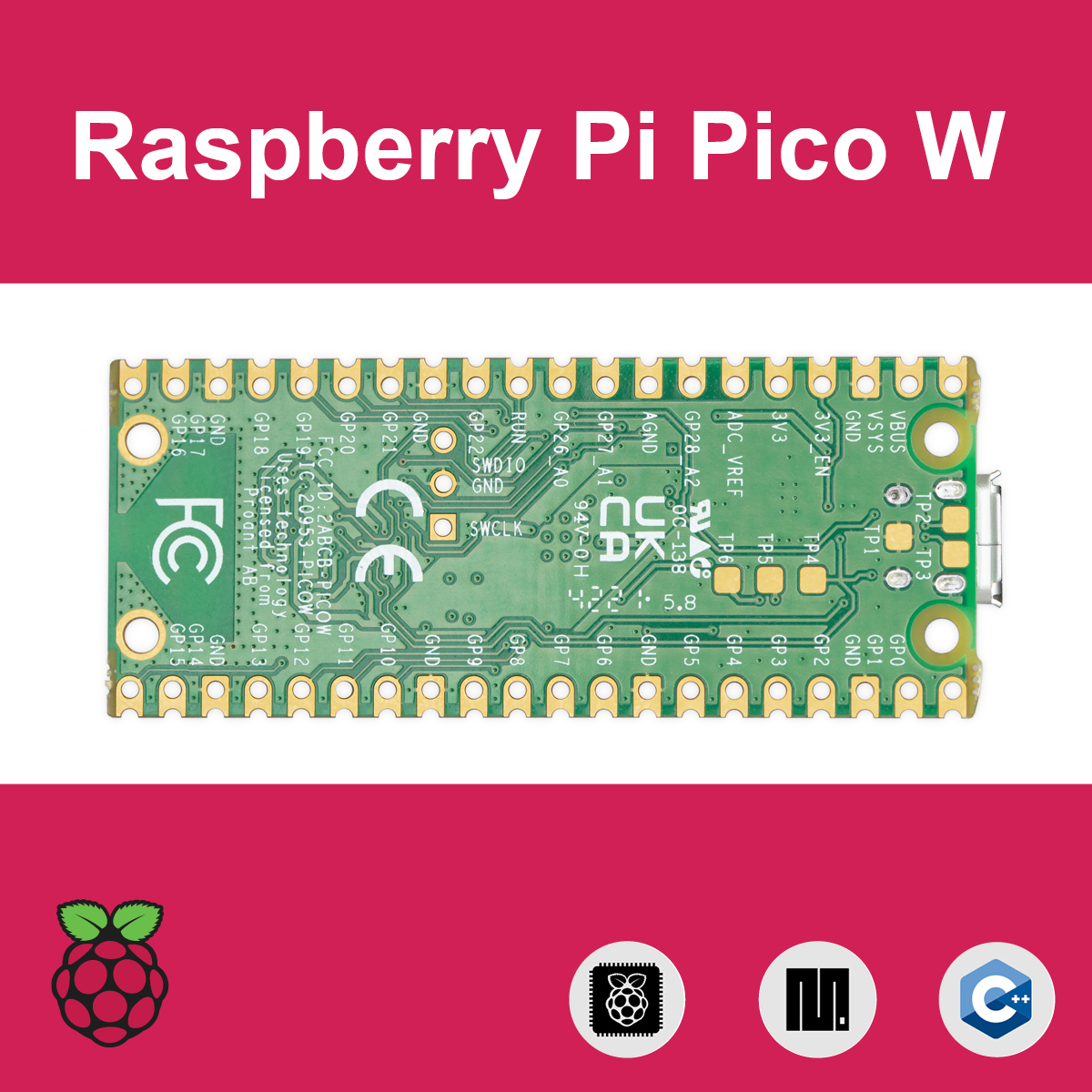

Raspberry Pi Pico W

บอร์ดไมโครคอนโทรลเลอร์รุ่นใหม่จาก Raspberry Pi Foundation ผู้ผลิตบอร์ดคอมพิวเตอร์ขนาดเล็กระดับโลกแห่งสหราชอาณาจักร โดยได้ทำการพัฒนาชิปไมโครคอนโทรลเลอร์ขึ้นมาเอง ชิปเบอร์แรกที่ผลิตออกมาคือ RP2040 นับเป็นพัฒนาการที่สร้างแรงกระเพื่อมแก่วงการระบบสมองกลฝังตัวทั่วโลก โดยทาง Raspberry Pi Foundation ได้วางแผนเพื่อออกแบบและผลิต RP2040 มาตั้งแต่ปี 2016 ใช้เวลาในการทำต้นแบบและผลิตชิปตัวอย่างทางวิศวกรรมเพื่อส่งให้นักพัฒนาฮาร์ดแวร์ทั่วโลกทำการทดสอบ จนกระทั่งพร้อมเพื่อนำเสนอต่อตลาดโลกพร้อมกันในวันที่ 21 มกราคม 2564 ที่ผ่านมา

โครงการ Raspberry Pi Pico นี้ยังไม่เป็น open source แต่ Raspberry Pi Foundation ได้เปิดเผยข้อมูลทางเทคนิคทั้งฮาร์ดแวร์และซอฟต์แวร์ ตลอดจนชุด SDK เพื่อให้ผู้สนใจนำไปพัฒนาต่อยอดได้ตามต้องการ รวมถึงไฟล์แผ่นวงจรพิมพ์ของบอร์ดที่รองรับชิป RP2040 ที่สร้างจาก KiCad ให้นักทดลองไปสร้างเองได้ (แต่การจำหน่ายชิป RP2040 แยกจะต้องใช้เวลาอีกสักระยะหนึ่ง) ทาง Raspberry Pi Foundation ได้เตรียมข้อมูลเป็นหนังสืออิเล็กทรอนิกส์ (ภาษาอังกฤษ) จำนวนมาก และมีความละเอียดมากเพียงพอ รวมถึงหนังสือการทดลองเพื่อสนับสนุนการเรียนรู้สำหรับผู้เริ่มต้นด้วย

INEX ได้พยายามอย่างยิ่งในการนำบอร์ด Raspberry Pi Pico มานำเสนอต่อผู้สนใจในประเทศไทย และเพื่ออำนวยความสะดวกและเพิ่มทางเลือกในการใช้งานบอร์ด Raspberry Pi Pico โดยจัดบอร์ด Raspberry Pi Pico W นี้มาพร้อมกับคอนเน็กเตอร์ IDC ทั้งแบบตัวผู้และตัวเมีย แถวเดี่ยว 20 ขา 2 ตัว เพื่อบัดกรีเข้ากับบอร์ด Raspberry Pi Pico โดยผู้ใช้งานมีทางเลือกใช้งานดังนี้

1. เลือกใช้คอนเน็กเตอร์ IDC ตัวผู้ – บัดกรีเข้ากับบอร์ด Raspberry Pi Pico แล้วนำบอร์ดไปติดตั้งเพื่อทดลองหรือใช้งานกับแผงต่อวงจรหรือเบรดบอร์ด ในแนวทางเดียวกับโมดูลไมโครคอนโทรลเลอร์ทั่วไป

2. เลือกใช้คอนเน็กเตอร์ IDC ตัวเมียขายาว – บัดกรีเข้ากับบอร์ด Raspberry Pi Pico แล้วนำบอร์ดไปติดตั้งเพื่อทดลองหรือใช้งานกับแผงต่อวงจรหรือเบรดบอร์ด ในแนวทางเดียวกับโมดูลไมโครคอนโทรลเลอร์ทั่วไป ที่เพิ่มเติมคือ ผู้ใช้งานสามารถเสียบสายต่อวงจรเพื่อใช้งานขาพอร์ตได้เพิ่มเติมจากคอนเน็กเตอร์ตัวเมีย

คุณสมบัติทางเทคนิค
๐ ติดตั้งชิปไมโครคอนโทรลเลอร์ RP2040 จาก Raspberry Pi สหราชอาณาจักร
๐ ส่วนของโปรเซสเซอร์เป็น Arm Cortex M0+ 2 แกน วงจรกำเนิดสัญญาณนาฬิกามีความยืดหยุ่นและทำงานได้ที่ความถี่สูงสุด 133MHz
๐ มีหน่วยความจำสแตติกแรม 264KB และหน่วยความจำแฟลชแบบ SPI ความจุ 2MB
๐ มีโมดูล WiFi 2.4GHz ใช้ชิปเบอร์ CYW43439 ของ Infeneon ติดตั้งสายอากาศ ProAnt ลิขสิทธิ์โดย ABRACON ติดต่อกับชิปไมโครคอนโทรลเลอร์หลัก RP2040 ผ่านทางบัส SPI
๐ รองรับการทำงานเป็น USB1.1 โฮสต์ เพื่อเชื่อมต่อกับอุปกรณ์ USB ได้อย่างหลากหลาย
๐ มีการทำงานในโหมดประหยัดพลังงานในแบบสลีป (sleep) และดอร์แมนต์ (dormant)
๐ ดาวน์โหลดโค้ดแบบลากและวางไปยังดิสก์ไดรฟผ่านพอร์ต USB
๐ ขาพอร์ตอินพุตเอาต์พุตแบบมัลติฟังก์ชั่น 26 ขา รองรับการสร้างสัญญาณบัส I2S และสัญญาณเชื่อมต่อจอภาพแบบ VGA
๐ มีขาพอร์ตรองรับการสื่อสารข้อมูลอนุกรมผ่านบัส SPI 2 ชุด, I2C 2 ชุด และ UART 2 ชุด
๐ มีขาพอร์ตอินพุตแอนะล็อก 3 ขา สำหรับวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัล ความละเอียด 12 บิต มีอัตราการสุ่มสัญญาณ 500 กิโลแซมปลิ้งต่อวินาที รองรับแรงดันไฟตรงสูงสุด 3.3V
๐ มีขาพอร์ตรองรับการทำงานสร้างสัญญาณ PWM แบบควบคุมได้ 16 ช่อง
๐ ไทเมอร์และฐานเวลาความเที่ยงตรงสูง
๐ มีตัวตรวจจับอุณหภูมิภายในชิป
๐ มีไลบรารีคำนวณคณิตศาสตร์เลขทศนิยมในตัวชิป
๐ พอร์ตอินพุตเอาต์พุตโปรแกรมได้ (PIO) เป็นสเตตแมชชีนแบบโปรแกรมได้ 8 ชุด ทำให้ปรับแต่งการทำงานของขาพอร์ตได้อย่างเป็นอิสระและหลากหลาย รองรับอุปกรณ์เพอริเฟอรัลในแบบเฉพาะได้
๐ มีขาพอร์ตรองรับการดีบักแบบ ARM Serial Wire Debug หรือ SWD 3 ขา
๐ ไฟเลี้ยงบอร์ดย่านกว้าง 1.8 ถึง 5.5V บนบอร์ดมีวงจรภาคจ่ายไฟควบคุมไฟเลี้ยงคงที่ 3.3V ในแบบเพิ่มและลดอัตโนมัติเมื่อ่ไฟเลี้ยงเข้ามาต่ำกว่า 1.8V และสูงกว่า 3.3V กระแสไฟฟ้าขณะทำงาน 87 ถึง 92mA ใช้แบตเตอรี่ AA หรือ AAA 3 ก้อนเป็นแหล่งจ่ายไฟได้
๐ การใช้กระแสไฟฟ้าในโหมดสลีป 1.3mA และ 0.8mA ในโหมดดอร์แมนต์

การพัฒนาโปรแกรม
๐ รองรับการพัฒนาโปรแกรมด้วย microPython และ C/C++
๐ มีชุด SDK ให้ผู้สนใจนำไปพัฒนาต่อยอดเพิ่มเติมได้

ดาวน์โหลดข้อมูลเพิ่มเติม
https://www.raspberrypi.org/documentation/pico/getting-started/

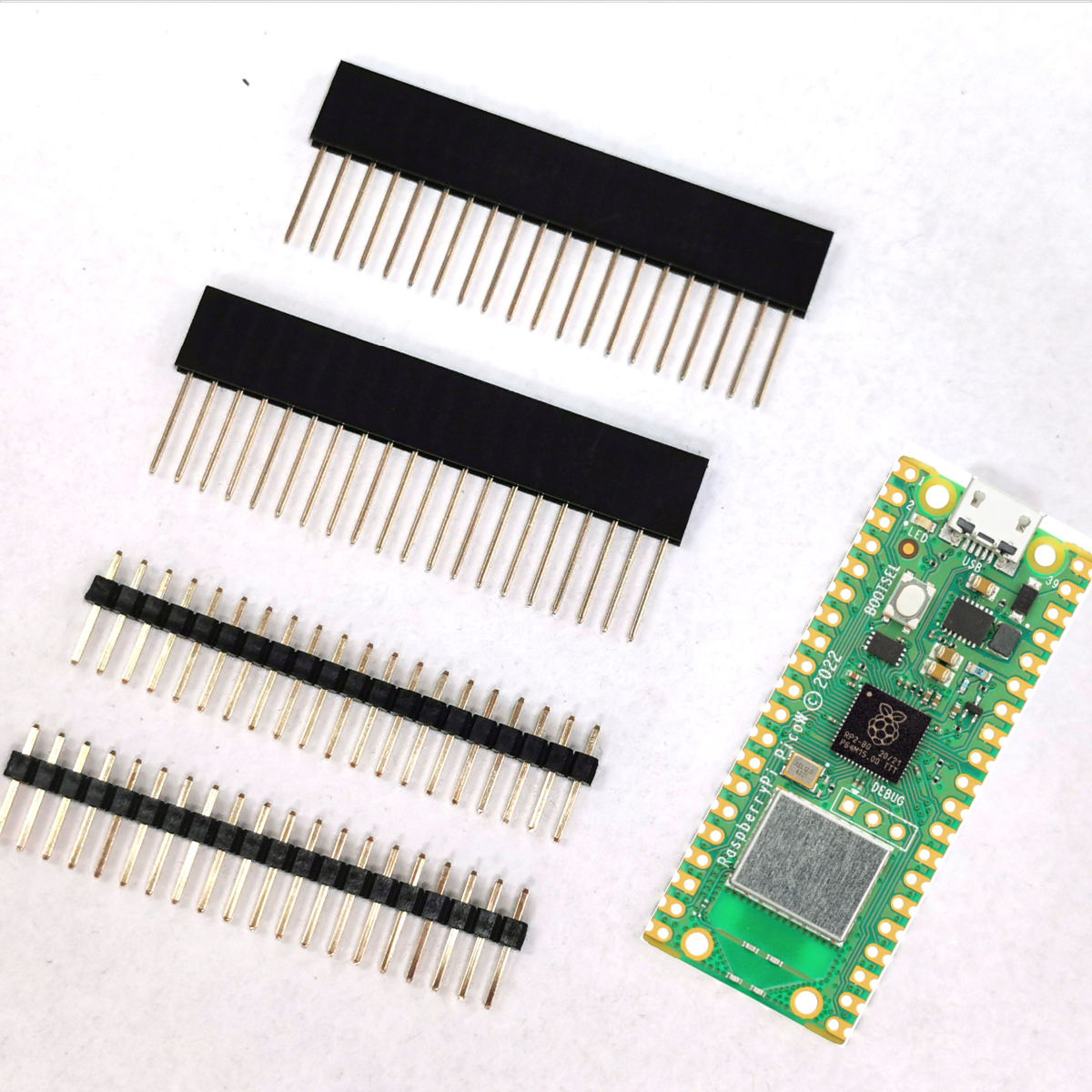

ในชุดประกอบด้วย
๐ บอร์ด Raspberry Pi Pico W
๐ คอนเน็กเตอร์ IDC ตัวผู้แถวเดี่ยว 20 ขา x 2 สำหรับบัดกรีเพื่อนำไปติดตั้งบนแผงต่อวงจรหรือแผ่นวงจรพิมพ์
๐ คอนเน็กเตอร์ IDC ตัวเมียขายาวแถวเดี่ยว 20 ขา x 2 สำหรับบัดกรีเพื่อนำไปติดตั้งบนแผงต่อวงจรหรือแผ่นวงจรพิมพ์ และรองรับการเสียบสายเพื่อเชื่อมต่ออุปกรณ์ภายนอก
๐ กล่องพลาสติกบรรจุ
