micro:bit GamepadKit

คุณสมบัติทางเทคนิคของ Gamepad:BIT

๐ มีซ็อกเก็ตสำหรับติดตั้ง micro:bit ใช้ได้ทั้ง V1.x และ V2.x
๐ รองรับการใช้งานได้พร้อมกันมากกว่า 1 ตัวผ่านบล็อกคำสั่งในกลุ่ม Radio ของโปรแกรม MakeCode
๐ บนบอร์ดติดตั้ง LED 3 สี RGB แบบโปรแกรมได้เบอร์ W6812 (เข้ากันได้กับ WS2812) จำนวน 4 ดวง
๐ ติดตั้งลำโพงเปียโซสำหรับขับเสียงและโน้ตดนตรี
๐ มีตัวต้านทานแปรค่าตามแสงหรือ LDR สำหรับตรวจจับแสงจากภายนอก
๐ มีสวิตช์หรือปุ่มกด 4 ตัว
๐ มีสวิตช์จอยสติ๊ก 2 แกนพร้อมปุ่มกด
๐ มีวงจรขับเซอร์โวมอเตอร์ 4 ช่องผ่านระบบบัส I2C
๐ มีวงจรขับสเต็ปเปอร์มอเตอร์แบบยูนิโพลาร์ 1 ช่องผ่านระบบบัส I2C
๐ มีวงจรขับมอเตอร์ไฟตรงหรือพัดลมขนาดเล็ก 1 ช่องผ่านระบบบัส I2C
๐ ติดตั้งมอเตอร์แบบสั่นพร้อมวงจรขับ 1 ชุดผ่านระบบบัส I2C
๐ มีวงจรประจุแบตเตอรี่ LiPo ผ่านพอร์ต USB
๐ ติดตั้งวงจรเพิ่มแรงดันไฟเลี้ยงสำหรับวงจรขับมอเตอร์
๐ มีวงจรควบคุมไฟเลี้ยงคงที่ที่ +3.3V สำหรับ micro:bit และวงจรโดยรวม
๐ มีจุดต่อโมดูลวัดระยะทางด้วยคลื่นอัลตร้าโซนิกเบอร์ HC-SR04 (ULTRASONIC)
๐ มีจุดต่อ LED 3 สี RGB ภายนอก (LIGHTER) ผ่านระบบบัส I2C
๐ มีจุดต่อวงจรตัวต้านทานปรับค่าได้ภายนอก (KNOB)
๐ ใช้งานเป็นรีโมตคอนโทรลแบบไร้สายได้ โดยใช้บล็อกคำสั่งในกลุ่ม Radio ของโปรแกรม MakeCode
๐ ใช้งานเป็นบอร์ดทดลองการเชื่อมต่ออุปกรณ์ภายนอกสำหรับ micro:bit ได้

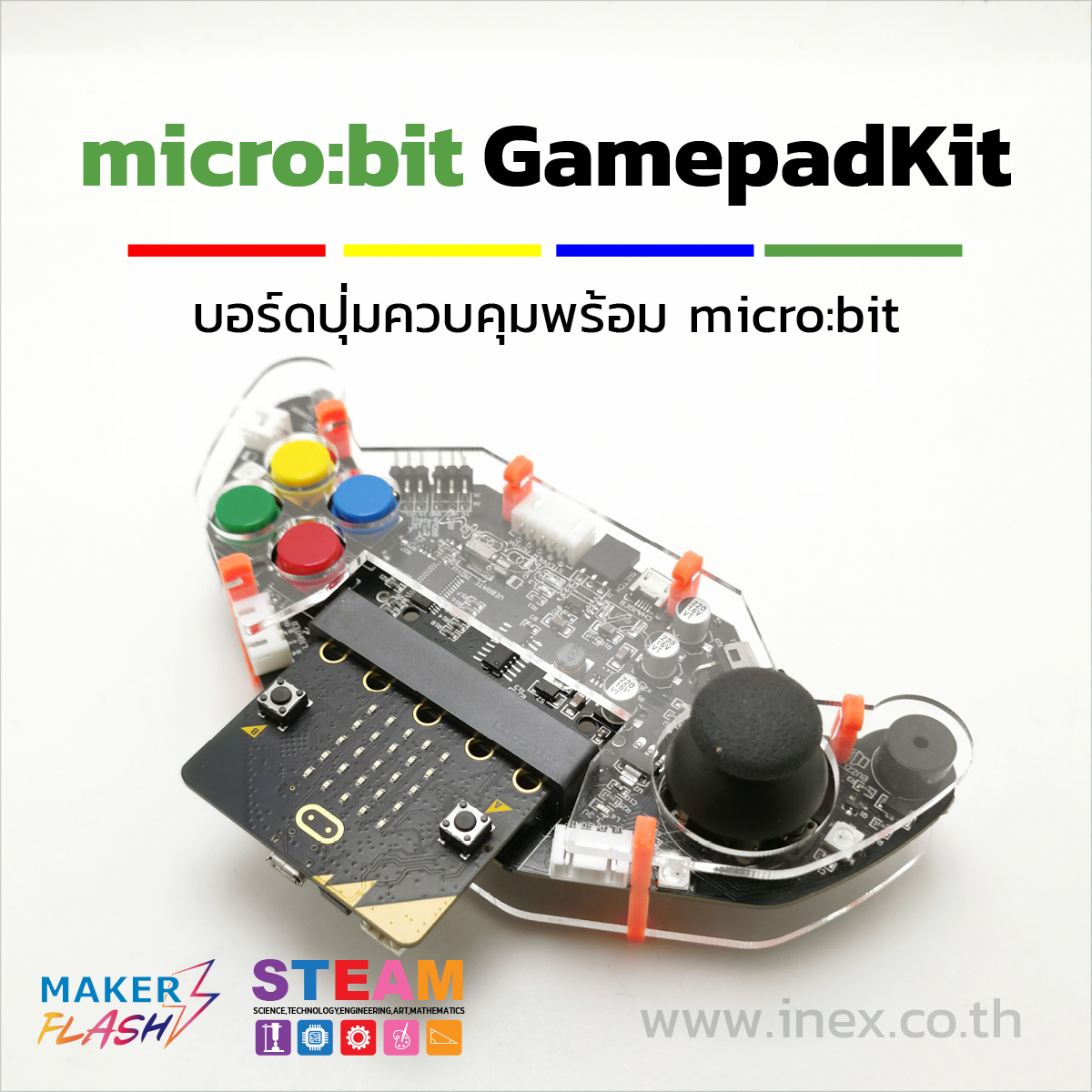

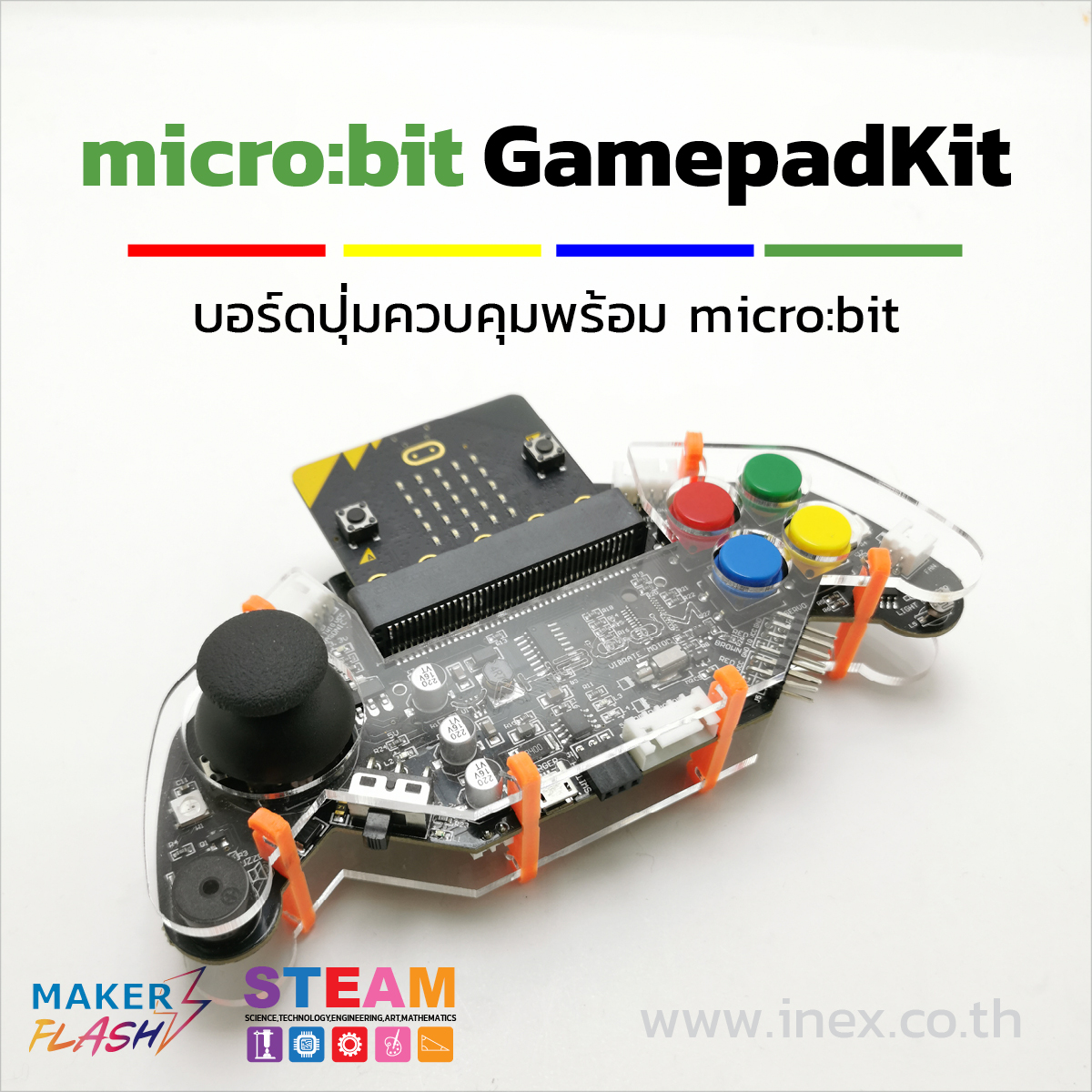

รูปที่ 1 แสดงส่วนประกอบของ Gamepad:BIT

อุปกรณ์ในชุด

1. ชุดอุปกรณ์ Gamepad:BIT
2. บอร์ด micro:bit V2
3. สายต่อ microUSB
4. หนังสือแรกเริ่มเขียนโค้ด micro:bit

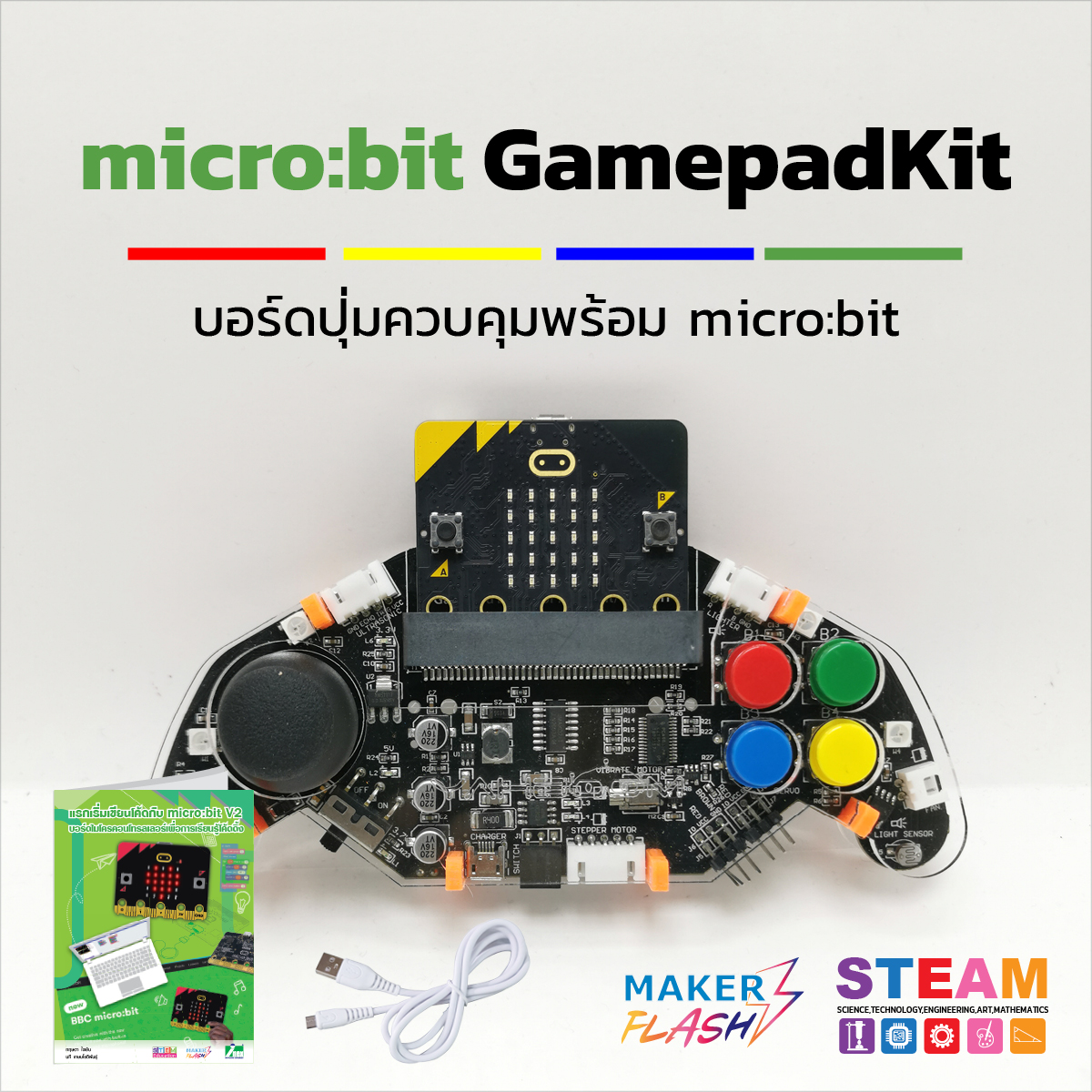

รูปที่ 2 แสดงอุปกรณ์ในชุด Gamepad:BIT

– ดาวน์โหลด Extension for INEX GamepadBIT and Yahboom GHBit_V1/V2 3.0.3
– ดาวน์โหลด extension สำหรับ Gamepad:BIT ได้ที่ https://github.com/lzty634158/GHBit
– ดาวน์โหลดเอกสารการใช้งานเบื้องต้น
– แนวทางการใช้งาน http://doc.inex.co.th/gamepadbit_ep1/
