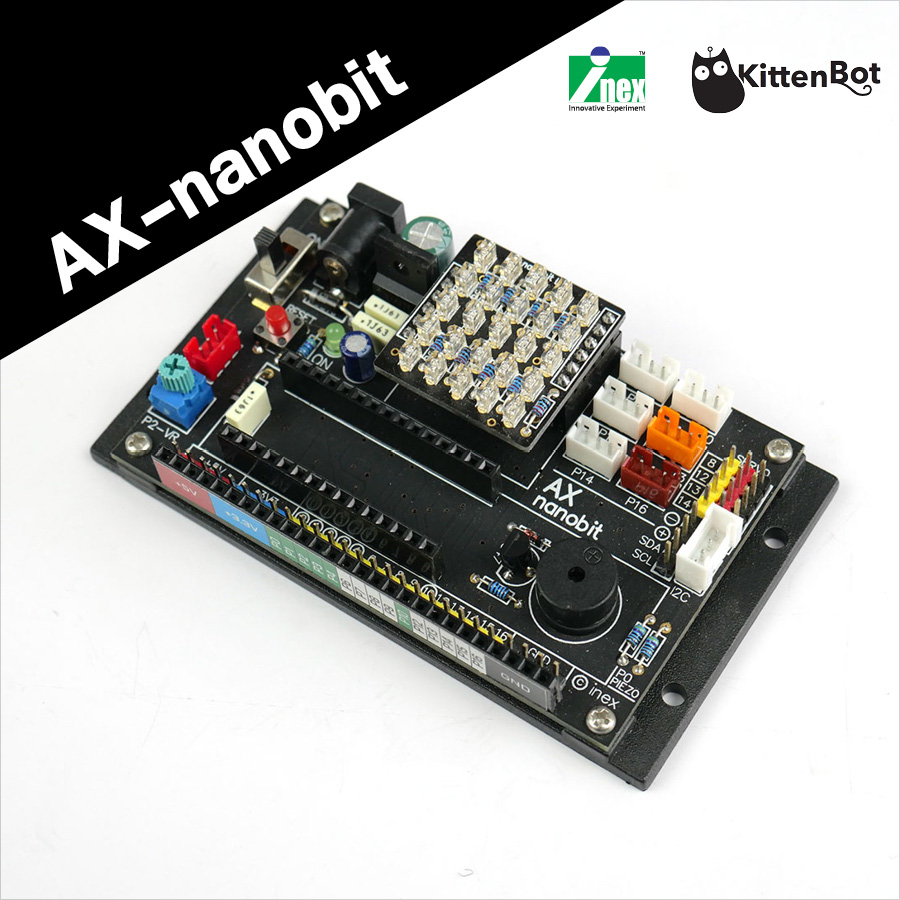

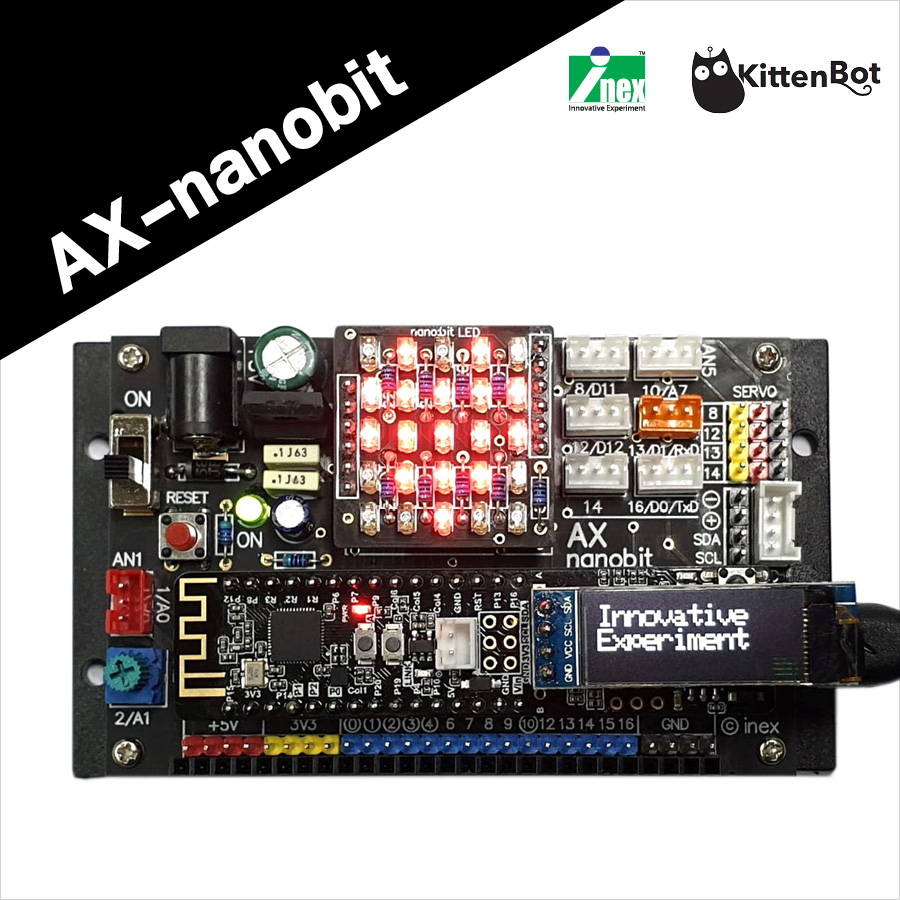

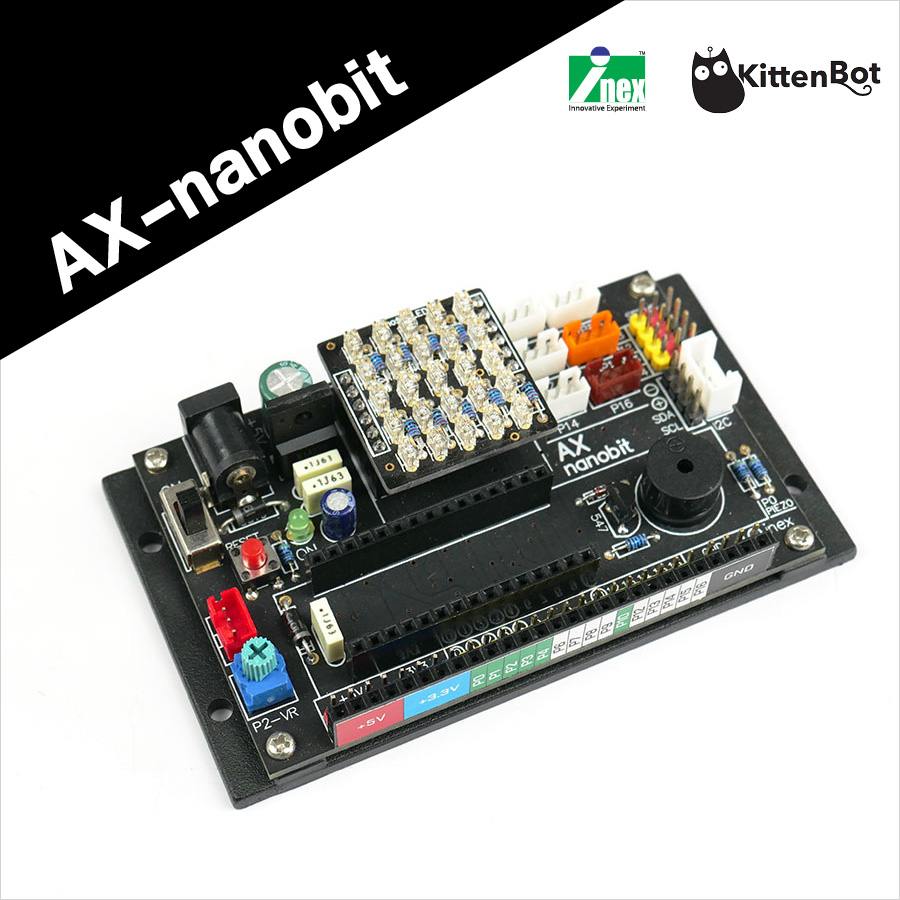

AX-nanobit

บอร์ดเชื่อมต่อสำหรับขยายความสามารถของ Nanobit ในการติดต่อกับอุปกรณ์อินพุตเอาต์พุต อาทิ ตัวตรวจจับ LED เซอร์โวมอเตอร์ และลำโพงเปียโซ ทำให้นำไปสร้างโครงงานระบบควบคุมอัตโนมัติได้อย่างหลากหลาย

คุณสมบัติ

– มีจุดต่อ 30 ขา สำหรับเสียบบอร์ด Nanobit
– มีจุดต่อไฟเลี้ยง +5V แบบแจ๊กอะแดปเตอร์ พร้อมวงจรควบคุมไฟเลี้ยงคงที่ +3.3V และวงจรป้องกันการจ่ายไฟกลับขั้ว
– มีสวิตช์เปิด/ปิด พร้อม LED แสดงสถานะการทำงาน
– มีลำโพงเปียโซสำหรับขับเสียง
– มีสวิตช์ RESET การทำงาน
– มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 3 ขา สำหรับเชื่อมต่ออุปกรณ์อินพุต/เอาต์พุตภายนอก
– มีคอนเน็กเตอร์ IDC ทั้งตัวผู้และตัวเมียสำหรับเชื่อมต่ออุปกรณ์ภายนอกกับขาพอร์ตของ Nanobit
– มีจุดเชื่อมต่อเซอร์โวมอเตอร์ 4 ช่อง (ขา P8, P12, P13, และ P14)
– มีตัวต้านทานปรับค่าได้ (ขา P2) สำหรับทดลองอ่านค่าแอนะล็อก
– มีจุดต่อบัส I2C แบบ JST 4 ขา
– มีคอนเน็กเตอร์สำหรับเชื่อมต่อ LED 5×5 จุด
– มีคอนเน็กเตอร์สำหรับเชื่อมต่อ OLED แบบ I2C บัส – ขนาด: 57×89 มิลลิเมตร
