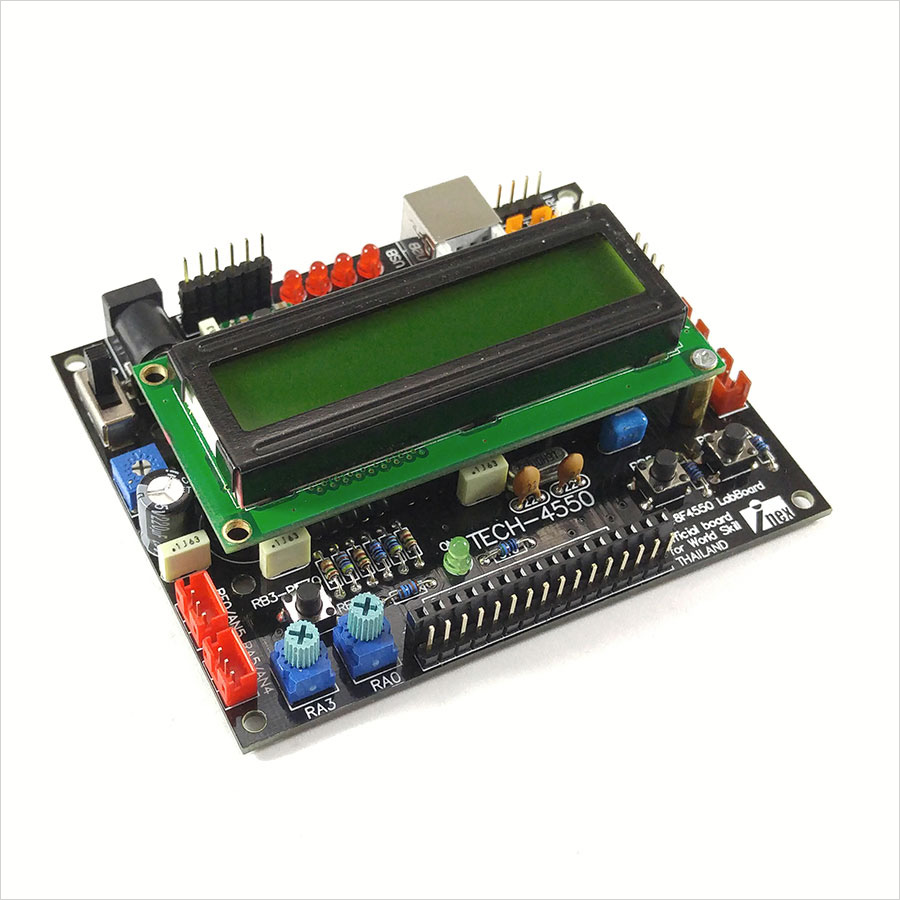

TECH-4550 Starter Kit

“ชุดอุปกรณ์สำหรับการแข่งขันฝีมือแรงงานแห่งชาติ ครั้งที่ 27 ระดับภาค สาขาอิเล็กทรอนิกส์ หมวดระบบสมองกลฝังตัว”

คุณสมบัติของบอร์ด TECH-4550

• ใช้ ไมโครคอนโทรลเลอร์ PIC18F4450 และใช้ได้ กับ PIC18F45K50 มีหน่วยความจำโปรแกรมแบบแฟลช 32 กิโลไบต์ แรม 2 กิโลไบต์ อีอีพรอม 256 ไบต์ มีพอร์ตอินพุตเอาต์พุตสูงสุด 35 ขา

• โปรแกรมและดีบักด้วยเครื่องโปรแกรม PICkit3 หรือ PX-3000 (PICkit3 compatible programmer and debugger) ผ่านทางจุดต่อ ISCP

• มีจอแสดงผลแบบโมดูล LCD 16 ตัวอักษร 2 บรรทัด

• มี LED 4 ดวง พร้อมตัวต้านทานจำกัดกระแสไฟฟ้า ทำงานที่ลอจิก “1”

• มีวงจรขับเสียงด้วยลำโพงเปียโซ

• มีสวิตช์กดติดปล่อยดับ 2 ช่องพร้อมตัวต้านทานต่อพูลอัป ทำงานที่ลอจิก “0”

• มีจุดต่อพอร์ต UART สำหรับเชื่อมต่ออุปกรณ์สื่อสารข้อมูลอนุกรม ทั้งแบบใช้คอนเน็กเตอร์ IDC (insulation-displacement contact) และ JST (Japan Standard Terminal)

• มีจุดต่อพอร์ต I2C สำหรับเชื่อมต่ออุปกรณ์ระบบบัส I2C หรือบัสสองสาย (TWI : Two Wire Interface) ทั้งแบบใช้คอนเน็กเตอร์ IDC (insulation-displacement contact) และ JST (Japan Standard Terminal)

• มีจุดต่อพอร์ต USB แบบ B สำหรับเชื่อมต่อกับคอมพิวเตอร์ เพื่อรองรับการพัฒนาเป็นอุปกรณ์ USB

• ใช้ไฟเลี้ยงอินพุต 3 ถึง 12V โดยใช้กับแบตเตอรี่ หรืออะแดปเตอร์ไฟตรง

• มีวงจรควบคุมไฟเลี้ยงคงที่ ที่ +5V 500mA/1A แบบสวิตชิ่ง ที่ทำงานในแบบเพิ่มและลดแรงดัน จึงใช้กับแหล่งจ่ายไฟตรงภายนอกได้ทั้งแบบที่มีแรงดันตํ่ากว่าและสูงกว่า +5V จึงทำให้ใช้งานบอร์ดนี้กับแหล่งจ่ายไฟได้หลากหลาย

• ใช้ไฟเลี้ยง +5V จากพอร์ต USB ได้

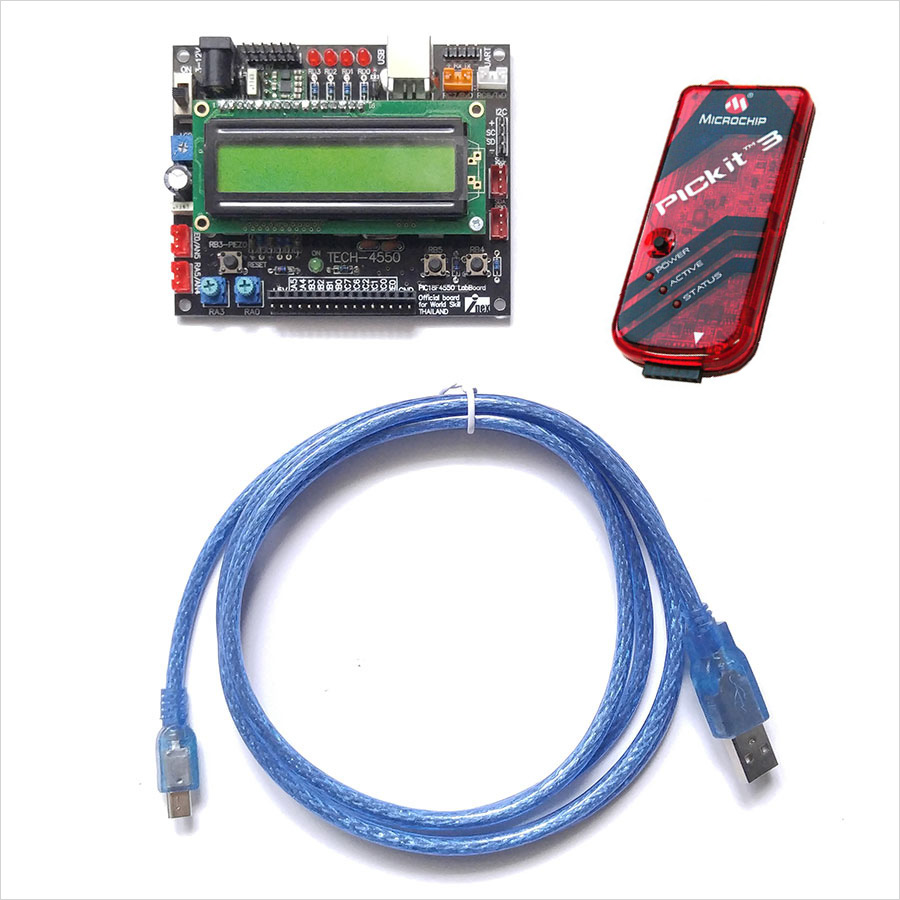

ในชุดประกอบด้วย
บอร์ด TECH-4550, เครื่องโปรแกรม PICkit3 จาก Microchip และสาย USB 2.0

“ชุดอุปกรณ์สำหรับการแข่งขันฝีมือแรงงานแห่งชาติ ครั้งที่ 27 ระดับภาค สาขาอิเล็กทรอนิกส์ หมวดระบบสมองกลฝังตัว”

• ดาวน์โหลดคู่มือ TECH-4550

• ดาวน์โหลดซอร์สโค้ดตัวอย่าง
