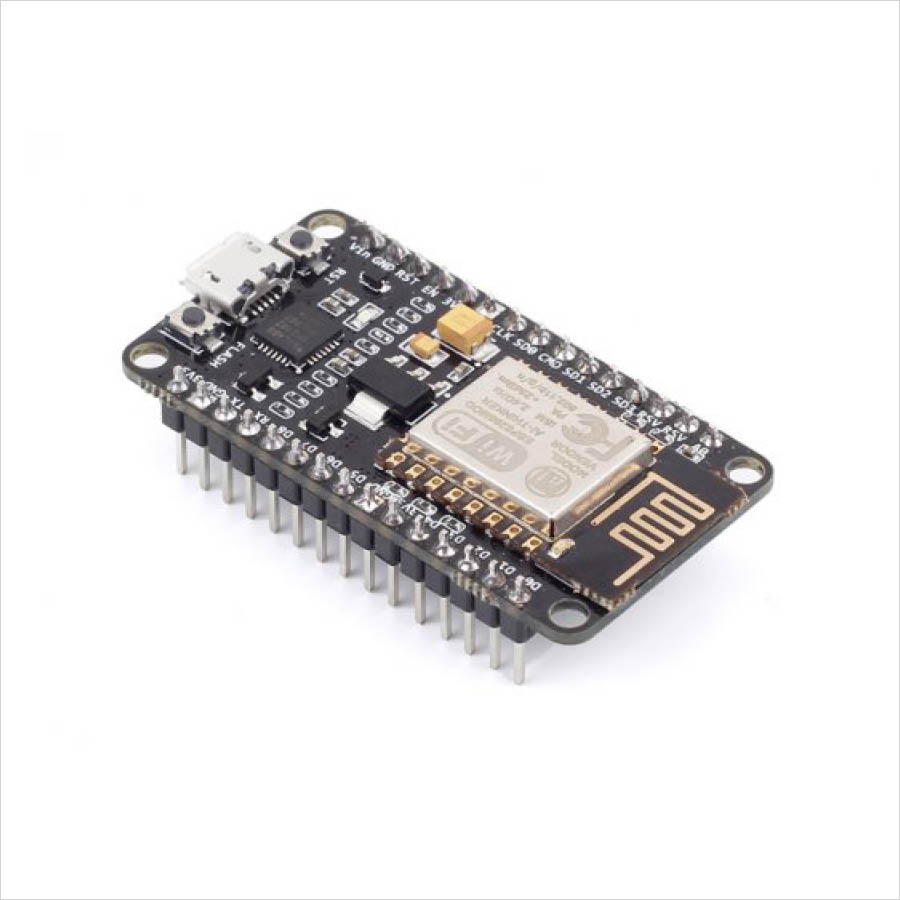

NodeMCU V2.0

ได้เวลาขยับไปแจมกับการพัฒนาสื่อเพื่อการเรียนรู้เทคโนโลยีที่มาแรงสุดๆ ในยามนี้ นั่นคือ Internet of Things หรือ IoT เมื่อ INEX ได้นำ NodeMCU V2 มารับใช้ท่านที่สนใจ โดย NodeMCU V2 นี้เป็นการนำโมดูล ESP8266-12E มาต่อร่วมกับชิปแปลงสัญญาณ USB เป็น UART เบอร์ CP2102 ของ Slilcon Lab มีสวิตช์เพื่อเข้าสู่โหมดโปรแกรมเฟิร์มแวร์มาพร้อม มีขนาดเล็กลง ทำให้เสียบลงบนเบรดบอร์ดได้ โดยยังมีรูของเบรดบอร์ดให้ต่อสายเพื่อเชื่อมต่อกับอุปกรณ์ภายนอกได้สบายๆ

ข้อมูลทางเทคนิคของ NodeMCU V2

•ใช้โมดูล ESP8266-12E ที่ภายในมีไมโครคอนโทรลเลอร์ 32 บิต หน่วยความจำแบบแฟลช ความจุ 4 เมกะไบต์และโมดูล WiFi ในตัว

• มีชิป CP2102 สำหรับแปลงสัญญาณพอร์ต USB เป็น UART เพื่อเชื่อมต่อคอมพิวเตอร์สำหรับโปรแกรมเฟิร์มแวร์

• ใช้ไฟเลี้ยงภายนอก +5V มีวงจรควบคุมแรงดันไฟเลี้ยงสำหรับอุปกรณ์ 3.3V กระแสไฟฟ้าสูงสุด 800mA

• มีขาพอร์ต SPI สำหรับติดต่อกับ SD การ์ด

• มีสวิตช์ RESET และ Flash สำหรับโปรแกรมเฟิร์มแวร์ใหม

• มีอินพุตเอาต์พุตดิจิตอล (ลอจิก 3.3V) รวม 16 ขา

• มีอินพุตอะนาลอก 1 ช่อง รับแรงดันไฟตรง 0 ถึง +1Vdc เข้าสู่วงจรแปลงสัญญาณอะนาอกลเป็นดิจิตอล ความละเอียด 10 บิต

• เสียบลงบนเบรดบอร์ดเพื่อทำการทดลองได้ทันที หรือนำไปติดตั้งบนแผงวงจรประยุกต์ที่ออกแบบขึ้นเองได้สะดวก

แหล่งข้อมูลเบื้องต้น

https://github.com/nodemcu/nodemcu-devkit-v1.0

ซอฟต์แวร์ที่ใช้ในการโปรแกรมเฟิร์มแวร์

https://github.com/nodemcu/nodemcu-flasher

บทความใช้งานเบื้องต้น

http://cpre.kmutnb.ac.th/esl/learning/index.php?article=nodemcu_v2
