ไฮไลท์ |

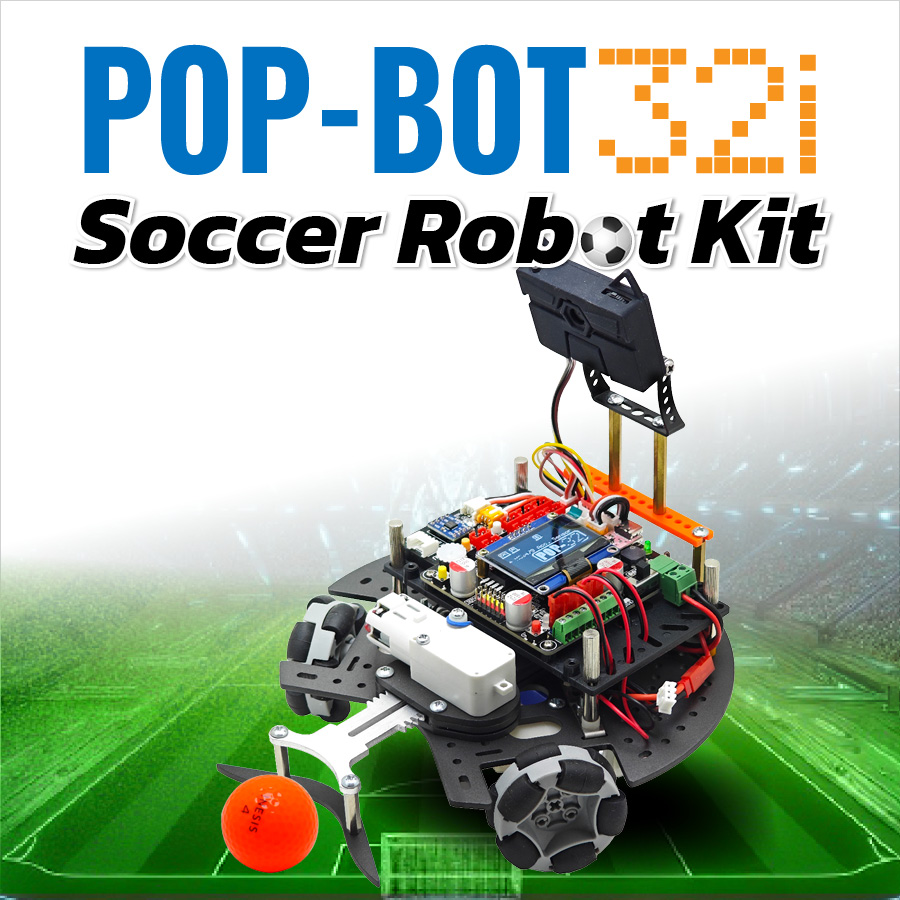

ชุดอุปกรณ์เรียนรู้และพัฒนาโปรแกรมภาษา C/C++ ควบคุมหุ่นยนต์สำหรับการแข่งขันหุ่นยนต์เตะบอลด้วยบอร์ด POP32i
|
ข้อมูล |
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
|
รายละเอียดสินค้า |

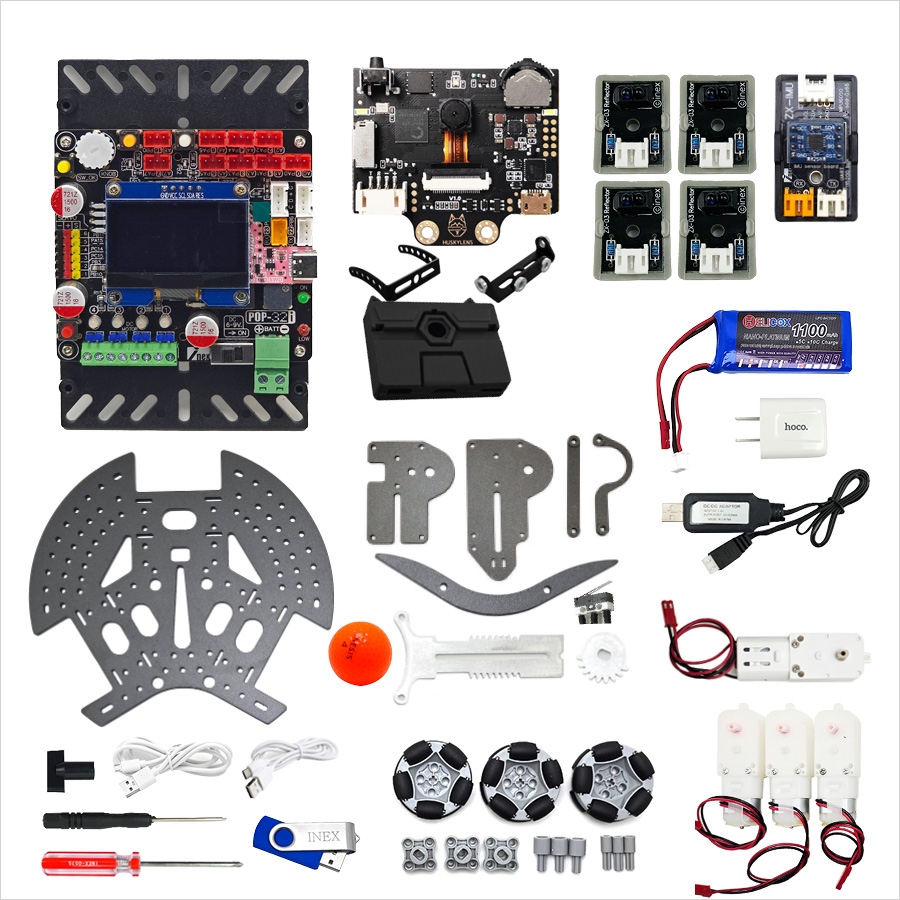

ชุดอุปกรณ์เรียนรู้และพัฒนาโปรแกรมภาษา C/C++ ควบคุมหุ่นยนต์เพื่อการแข่งขันหุ่นยนต์เตะบอลด้วยบอร์ด POP32i ในชุดมาพร้อมกับชุดกลไกยิงลูกบอล คุณสมบัติของบอร์ด POP-32i POP-32i เป็นแผงวงจรไมโครคอนโทรลเลอร์ที่ใช้ไมโครคอนโทรลเลอร์ 32 บิต เบอร์ STEM32F103CBT6 ของ STMicroelectronics (www.st.com) มีวงจรเชื่อมต่อพอร์ต USB 2 ชุดเพื่อใช้ในการสื่อสารข้อมูล, อัปโหลดและดีบักโปรแกรมได้ในตัว โดยไม่ต้องใช้สายสัญญาณหรืออุปกรณ์แปลงสัญญาณใดๆ เพิ่มเติม จึงทำให้การใช้งานง่ายและสะดวกมาก รวมถึง POP-32i ได้เลือกใช้ฮาร์ดแวร์และซอฟต์แวร์จากโครงการไมโครคอนโทรลเลอร์ระบบเปิด (โอเพ่นซอร์ส : open source) ที่ชื่อ Arduino (www.arduino.cc) มาปรับปรุงต่อ โดยมีไลบรารีฟังก์ชั่นภาษาซีสำหรับติดต่อกับฮาร์ดแวร์จำนวนมากไว้ให้ ทำให้เขียนโปรแกรมสั่งงานอุปกรณ์ต่างๆ ได้ง่าย โดยไม่ต้องศึกษาลงไปในรายละเอียดของไมโครคอนโทรลเลอร์มากนัก
ส่วนประกอบทั้งหมดของบอร์ด POP-32i สรุปได้ดังนี้ ๐ ใช้ไมโครคอนโทรลเลอร์ขนาด 32 บิตเบอร์ STM32F103CBT6 มีหน่วยความจำแฟลช 128KB โปรแกรมใหม่ได้ 10,000 ครั้ง มีหน่วยความจำข้อมูลแรม 20KB สัญญาณนาฬิกา 20MHz จากเซรามิกเรโซเนเตอร์ ๐ จุดต่อพอร์ตแบบ JST 3 ขา 11 จุดสำหรับต่ออุปกรณ์ตรวจจับและอุปกรณ์ต่อพ่วง ๐ มี LED แสดงสถานะไฟเลี้ยง, แจ้งเตือนแบตเตอรี่อ่อน และสถานะการเชื่อมต่อพอร์ต USB ๐ มีสวิตช์ RESET ๐ มีจุดต่อพอร์ต USB-C 2 ชุด ชุดที่ 1 (ตำแหน่งล่าง) สำหรับสื่อสารข้อมูลกับคอมพิวเตอร์ (COM) ๐ มีจุดต่อไฟเลี้ยงผ่านทางจุดต่อสายแบบขันสกรู รับไฟเลี้ยง 6 ถึง 9V มีสวิตช์เปิด-ปิด เพื่อตัดต่อไฟเลี้ยง ๐ ใช้กับแบตเตอรี่ลิเธียมโพลีเมอร์ได้สูงสุด 2 เซล (7.4V สูงสุดไม่เกิน 8.4V) ๐ มีวงจรควบคุมไฟเลี้ยง 3.3V เพื่อจ่ายให้กับไมโครคอนโทรลเลอร์, จอแสดงผล OLED และจุดต่อพอร์ตอินพุตเอาต์พุตหลัก ๐ จุดต่อพอร์ตอินพุตเอาต์พุตดิจิตอลหรืออะนาลอก 9 ช่อง คือ A0 ถึง A8 (ตรงกับขา PA0 ถึง PA7 และ PB0) รองรับการทำงานเป็นขาอินพุตรับสัญญาณอินเตอร์รัปต์จากภายนอก ๐ จุดต่อพอร์ตดิจิตอลรองรับระบบบัส I2C 2 ชุดคือ จุดต่อ SDA และ SCL ต่อพ่วงกัน โดยใช้คอนเน็กเตอร์แบบ PH4 จัดขาแบบ GROVE ๐ มีจุดต่อพอร์ตสื่อสารข้อมูลอนุกรม UART 1 ชุดคือ จุดต่อขาพอร์ต PB7 (RxD) และ PB6 (TxD) ๐ มีวงจรขับมอเตอร์ไฟตรง 4 ช่อง พร้อม LED แสดงสถานะการทำงาน ใช้จุดต่อแบบคอนเน็กเตอร์ IDC 2 ขาและแบบเทอร์มินอลบล็อก 2 ขาต่อช่อง รองรับมอเตอร์ไฟตรง 3 ถึง 12V มีความสามารถขับกระแสไฟฟ้าได้ต่อเนื่อง 1.5A ต่อช่อง สูงสุดไม่เกิน 2A มีวงจรจำกัดกระแสไฟฟ้าเกินเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับตัวบอร์ด ๐ มีจุดต่อขาพอร์ตของไมโครคอนโทรลเลอร์สำหรับขับเซอร์โวมอเตอร์ 6 ช่องคือ จุดต่อ SERVO1 (PB10), SERVO2 (PB3), SERVO3 (PC15), SERVO4 (PC14), SERVO5 (PA15) และ SERVO6 (PB11) ๐ มีลำโพงเปียโซสำหรับขับเสียง โดยต่อกับขาพอร์ต PB5 ๐ มีโมดูลแสดงผลแบบ OLED ขนาด 1.5 นิ้ว ความละเอียด 128 x 64 จุด แสดงภาพกราฟิกลายเส้นและพื้นสี แสดงผลเป็นตัวอักษรขนาดปกติ (5 x 7 จุด) ได้ 21 ตัวอักษร 8 บรรทัด (21 x 8) ติดต่อผ่านบัส I2C ๐ มีสวิตช์กดติดปล่อยดับพร้อมใช้งาน 3 จุด 1. สวิตช์ OK (ปุ่มสีเหลือง) ต่อร่วมกับตัวต้านทานปรับค่าได้ (KNOB) ซึ่งเชื่อมต่อไปยังขาพอร์ต PB1 ทำให้อ่านค่าสัญญาณดิจิตอลและอะนาลอกได้ในขาพอร์ตเดียวกัน ๐ มีวงจรตัวต้านทานปรับค่าได้ KNOB พร้อมปุ่มปรับเพื่อใช้ในการทดสอบวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัลบนบอร์ด โดยต่อกับขาพอร์ต PB1 และต่อใช้งานร่วมกับสวิตช์ OK อุปกรณ์ในชุด
![]() ![]() ![]() |
