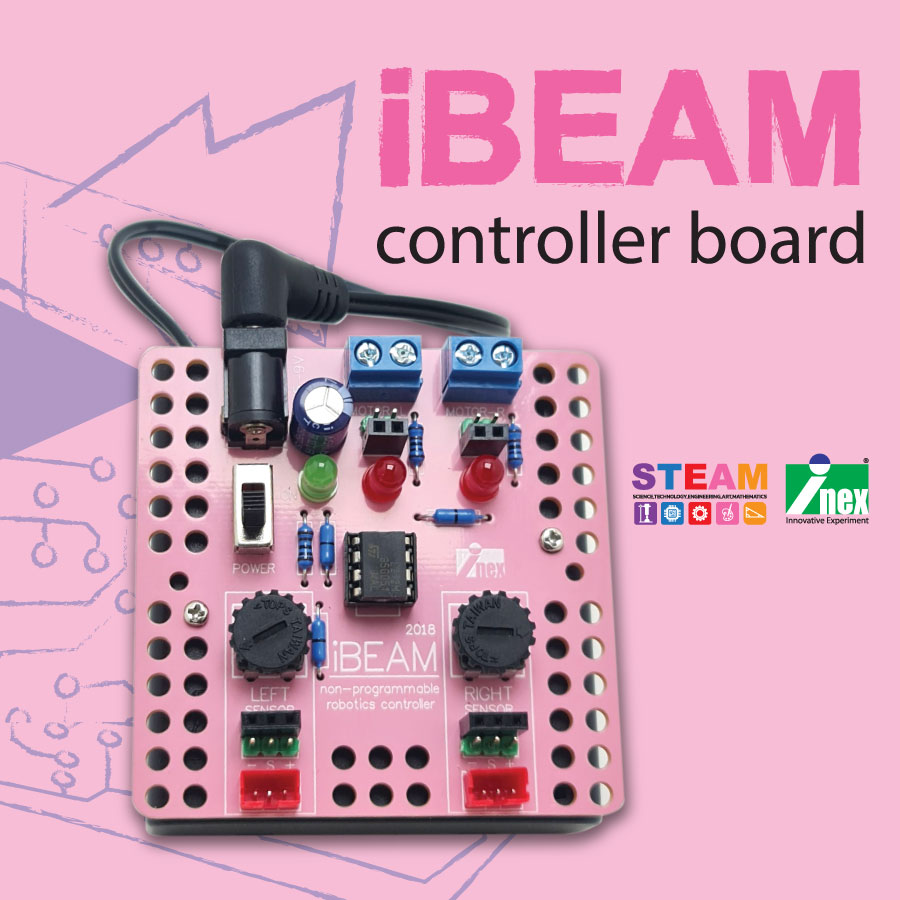

iBEAM board

iBEAM เป็นแผงวงจรสำเร็จรูปที่ภายในมีวงจร เปรียบเทียบแรงดันที่ใช้ไอซีออปแอมป์กำลัง โดยมี จุดต่ออินพุตสำหรับรับสัญญาณไฟฟ้าจากตัวตรวจจับแบบต่างๆ 2 ช่อง เพื่อทำการเปรียบเทียบกับแรงดันอ้างอิงที่ปรับค่าได้ภายในแผงวงจร เพื่อกำหนดเงื่อนไขในการทำงาน โดยวงจรเปรียบเทียบแรงดันทำหน้าที่ประมวลผลสัญญาณอะนาลอก หากสัญญาณอินพุตที่รับเข้ามาตรงหรืออยู่ในขอบเขตเงื่อนไขที่ต้องการ วงจรเปรียบเทียบแรงดันนี้ก็จะส่งสัญญาณออกมาทางเอาต์พุต เพื่อขับอุปกรณ์เอาต์พุต อาทิ บัซเซอร์, มอเตอร์ไฟตรง หรือรีเลย์

คุณสมบัติทางเทคนิค

• ใช้ไอซีออปแอมป์กำลัง (power Op-Amp) เบอร์ L272M
• ขับโหลดเอาต์พุตได้สูงสุด +12V กระแสไฟฟ้า 500mA
• มีจุดต่ออินพุต 2 ช่อง เป็นคอนเน็กเตอร์ 3 แบบทั้งแบบ JST 2 มม. 3 ขา และ IDC 2.54 มม. 3 ขาทั้งแบบตัวเมียและตัวผู้ ทำให้เชื่อมต่อกับอุปกรณ์ได้หลากหลาย รวมถึงใช้ได้กับสายต่อวงจรที่ใช้ในการต่อวงจรบนเบรดบอร์ดด้วย
• จุดต่อเอาต์พุตเป็นแบบเทอร์มินอล บล็อก 2 ขา และ IDC 2.54 มม. 2 ขาทั้งแบบตัวเมียและตัวผู้
• จุดต่อไฟเลี้ยงแบบเทอร์มินอลบล็อก 2 ขา รับไฟเลี้ยงตั้งแต่ +4.5V ถึง +12V
• มาพร้อมกับกะบะถ่าน AA 4 ก้อน (ถอดออกหรือเปลี่ยนได้)
