ไฮไลท์

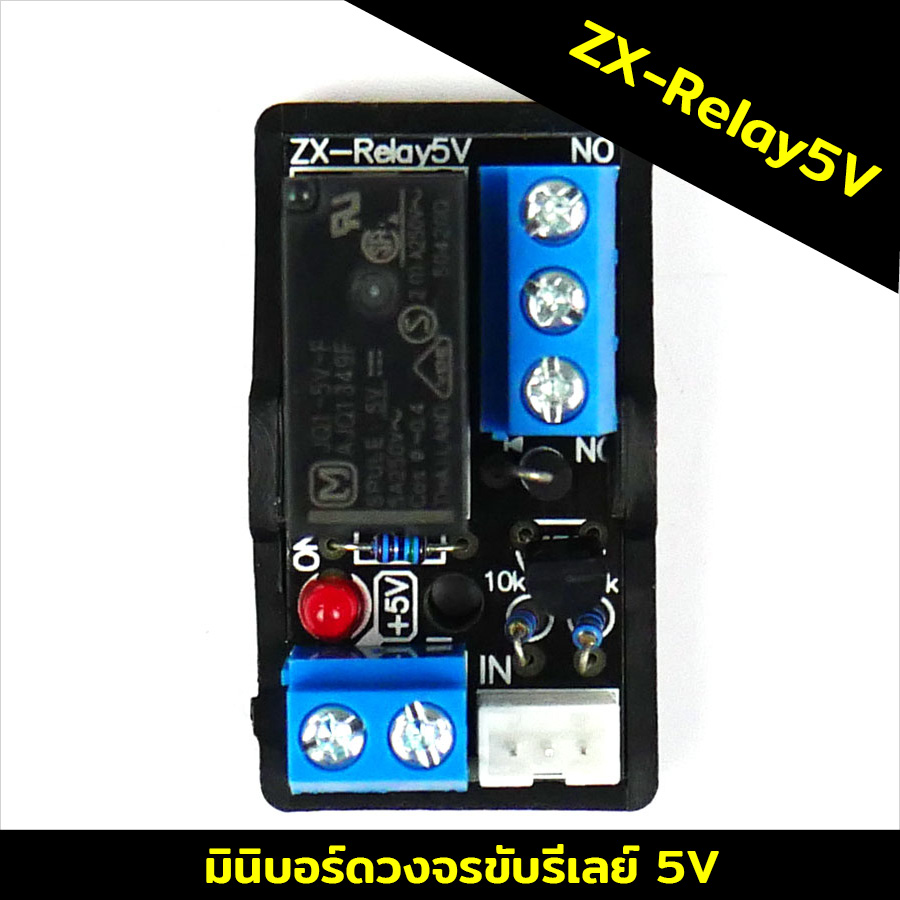

มินิบอร์ดวงจรขับรีเลย์ 5V ทำงานด้วยสัญญาณลอจิก “1”
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

ประกอบด้วย

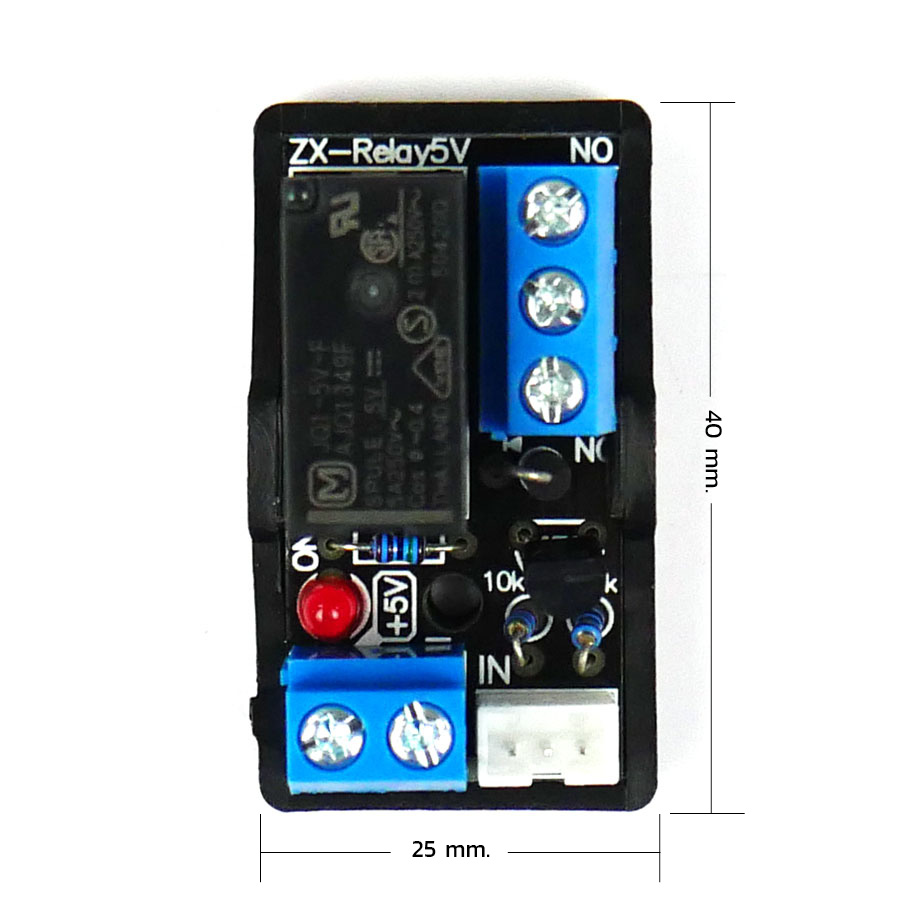

๐ บอร์ด ZX-Relay5V ติดตั้งบนแผ่นรองเพื่อความปลอดภัยในการใช้งาน
๐ สาย JST3AA-8

รายละเอียด
๐ เป็นแผงวงจรสำหรับขับรีเลย์แบบกลไกที่มีแรงดันไฟตรงของขดลวด 5V จำนวน 1 ช่อง ติดตั้งบนแผ่นรองพลาสติกเพื่อความปลอดภัยในการใช้งาน
๐ มีจุดต่อหน้าสัมผัส C, NO (Normally Open) และ NC (Normally Close)
๐ พิกัดหน้าสัมผัส 250Vac 5A / 30Vdc 5A
๐ ใช้ไฟเลี้ยง 3 ถึง 5V สำหรับวงจรอินพุต (ต่อมาจากไมโครคอนโทรลเลอร์ที่นำมาต่อใช้งานด้วย)
๐ ต้องมีแหล่งจ่ายไฟเลี้ยง 5V 100mA เป็นอย่างน้อยสำหรับรีเลย์แยกต่างหาก เพื่อการทำงานที่มีประสิทธิภาพและความน่าเชื่อถือสูงสุด เนื่องจากรีเลย์ต้องการกระแสไฟฟ้าสูงสุด 80mA ขณะทำงาน
๐ ทำงานด้วยสัญญาณลอจิก “1”
๐ ใช้งานกับบอร์ด KidBright และ micro:bit ได้ทุกเวอร์ชัน
๐ ใช้งานกับไมโครคอนโทรลเลอร์ได้ทุกตระกูล

การเชื่อมต่อใช้งาน

ตัวอย่างการใช้งานกับบอร์ด KidBright32i


แสดงวงจรของ ZX-Relay5V

ดาวน์โหลด
๐ ดาต้าชีตรีเลย์
