ZX-JoyStick แผงวงจรจอยสติ๊ก 2 แกน 4 ทิศทาง

คุณสมบัติทางเทคนิค
– ติดตั้งโมดูลแกนบังคับ 2 แกนแบบตัวต้านทาน และสวิตช์กด 1 ตัว เพื่อตรวจจับการปรับก้านบังคับในแนวตั้ง (Y), แนวนอน (X) และการกดก้านบังคับ
– ติตต่อกับไมโครคอนโทรลเลอร์ผ่านอินพุตอะนาลอก 2 ขา และอินพุตดิจิตอล 1 ขา
– การปรับก้านบังคับจะให้แรงดันไฟตรงออกทที่เอาต์พุต 3 ค่าคือ

1. เมื่อเลือกไปทางซ้าย (แกน X) หรือทางต่ำ (แกน Y) ให้ค่าแรงดันต่ำ (0) ออกไปที่จุดต่อ X หรือ Y
2. เมื่อเลือกมาที่ตำแหน่งกึ่งกลาง ให้ค่าแรงดันไฟตรงกึ่งหนึ่งออกไปที่จุดต่อ X หรือ Y
3. เมื่อเลือกไปทางขวา (แกน X) หรือทางสูง (แกน Y) ให้ค่าแรงดันไฟตรงสูง ออกไปที่จุดต่อ X หรือ Y

– เมื่อกดก้านบังคับ จะเป็นการกดสวิตช์ ให้ค่าข้อมูล “0” ออกที่เอาต์พุต SW
– ใช้ไฟเลี้ยงในย่าน +3 ถึง +5.5V ใช้กระแสไฟฟ้าในการทำงานต่ำมากเพียง 200uA
– ขนาดแผงวงจร 2.8 x 4.0 เซนติเมตร (1.10 x 1.57 นิ้ว)

การใช้งานกับ micro:bit
– ใช้ขาพอร์ตอะนาลอก 2 ขา ต่อกับขา X และ Y, ขาพอร์ตดิจิตอล 1 ขาต่อกับจุดต่อ SW
– ต่อไฟเลี้ยง +3V และ GND
– ในการเขียนโปรแกรมแนะนำให้ Add package จาก https://github.com/lioujj/pxt-joystick หรือไม่ใช้ก็ได้

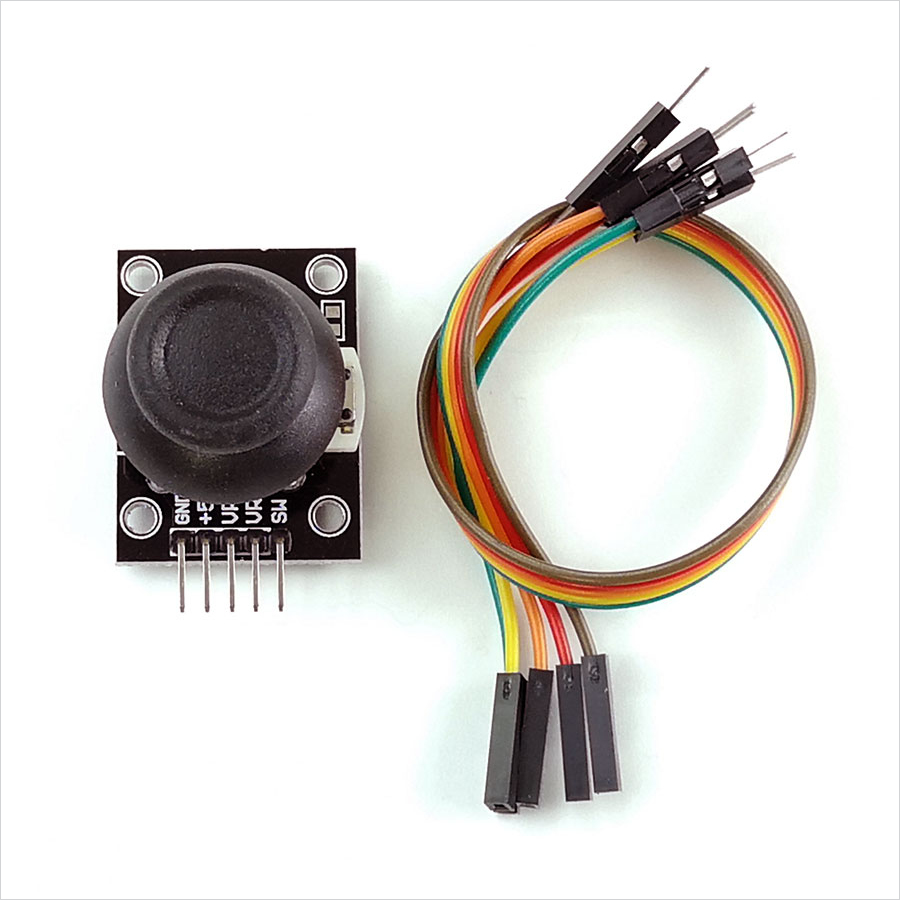

ในชุดประกอบด้วย
ZX-Joystick และสาย IDC5MF-8 และ IDC5FF-8
