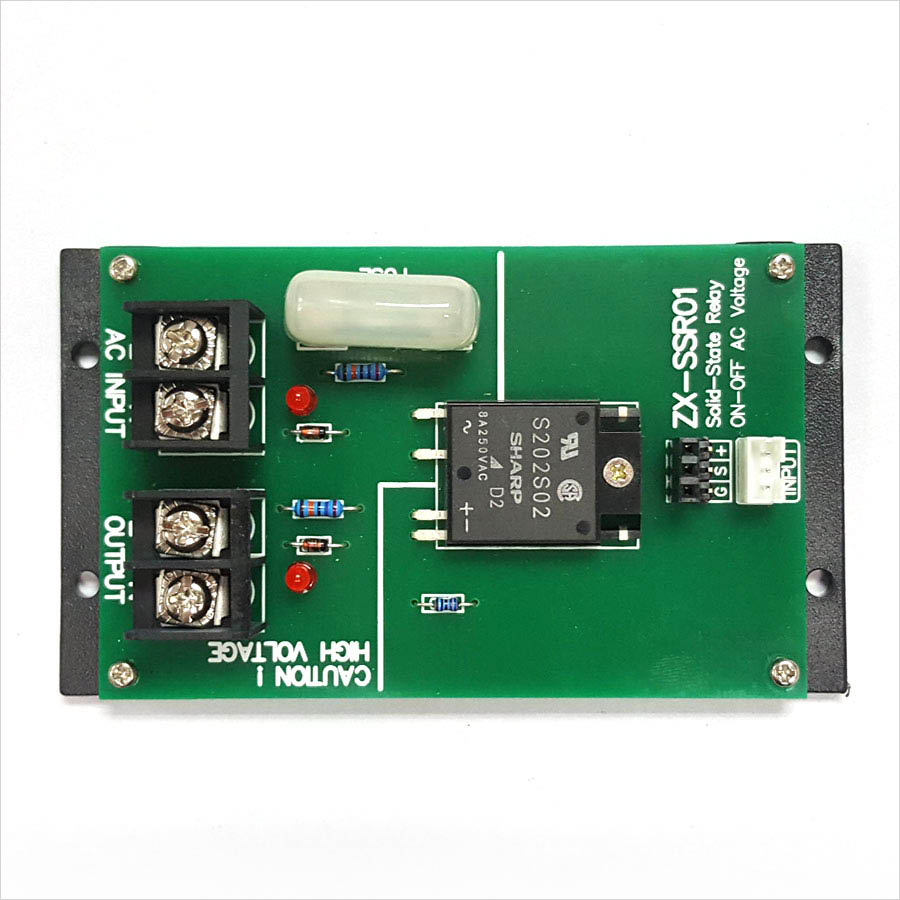

ZX-SSR01

คุณสมบัติทางเทคนิค

• อินพุตรับแรงดันไฟตรงได้ ตั้งแต่ 1.2 ถึง 35Vdc ต้องต่อตัวต้านทานจำกัดกระแสไฟฟ้าเพิ่มเติม เพื่อให้เกิดแรงดันตกคร่อม LED อินฟราเรดภายในไม่เกิน 1.4V

• กระแสไฟฟ้ากระตุ้นทางอินพุตตํ่าสุด 8mA

• กระแสไฟฟ้าอินพุตสำหรับการกระตุ้นให้ทำงานควรมีค่า 16 ถึง 24mA และกระแสไฟฟ้าอินพุตสำหรับหยุดการทำงานมีค่า 0 ถึง 0.1mA

• ขับโหลดไฟสลับได้ ตั้งแต่ 80 ถึง 240Vac กระแสไฟฟ้าสูงสุด 8A ความถี่ 47 ถึง 63Hz

• มีตัวถังเป็นแบบ SIP 4 ขา ติดตั้งลงบนแผ่นวงจรพิมพ์ได้

• หากนำมาใช้ขับโหลดที่ต้องการกระแสไฟฟ้าสูงกว่า 3A จะต้องติดตั้งแผ่นระบายความร้อนที่ด้านหลังของตัวถัง

• มีเทอร์มินอลสำหรับเชื่อมต่อสายไฟจากโหลดกระแสสูงทั้งฝั่งเข้าและออก

ความรู้เกี่ยวกับโซลิดสเตตรีเลย์

โซลิดสเตตรีเลย์ (solid-state relay) คือรีเลย์ ที่ไม่มีกลไกเคลื่อนไหว ภายในจะเป็นอุปกรณ์สารกึ่งตัวนำทั้งหมด ประกอบด้วย LED อินฟราเรด และออปโต้ไตรแอก

สัญญาณควบคุมแรงดันตํ่าจะถูกส่งมายัง LED อินฟราเรด เมื่อ LED ทำงานจะขับแสงอินฟราเรดไปยังออปโต้ไตรแอก เพื่อให้นำกระแสไฟฟ้า ที่ขาเอาต์พุตของออปโต้ไตรแอกก็จะมีการต่อกับไฟฟ้ากระแสสลับแรงดันสูง โดยแรงดันตํ่าจากวงจรควบคุมและแรงดันไฟสูงทางฝั่งของโหลดหรืออุปกรณ์ไฟฟ้าที่นำมาต่อจะถูกแยกออกจากอย่างเด็ดขาด และใช้การเชื่อมโยงทางแสงในการควบคุมการทำงานแทน

ปกติจะพบอุปกรณ์แบบนี้ในเครื่องจักรอุตสาหกรรม แต่ปัจจุบันมีการนำมาใช้กับเครื่องใช้ไฟฟ้าภายในบ้าน อาทิ เครื่องซักผ้าอัตโนมัติ , เครื่องปรับอากาศ เป็นต้น
