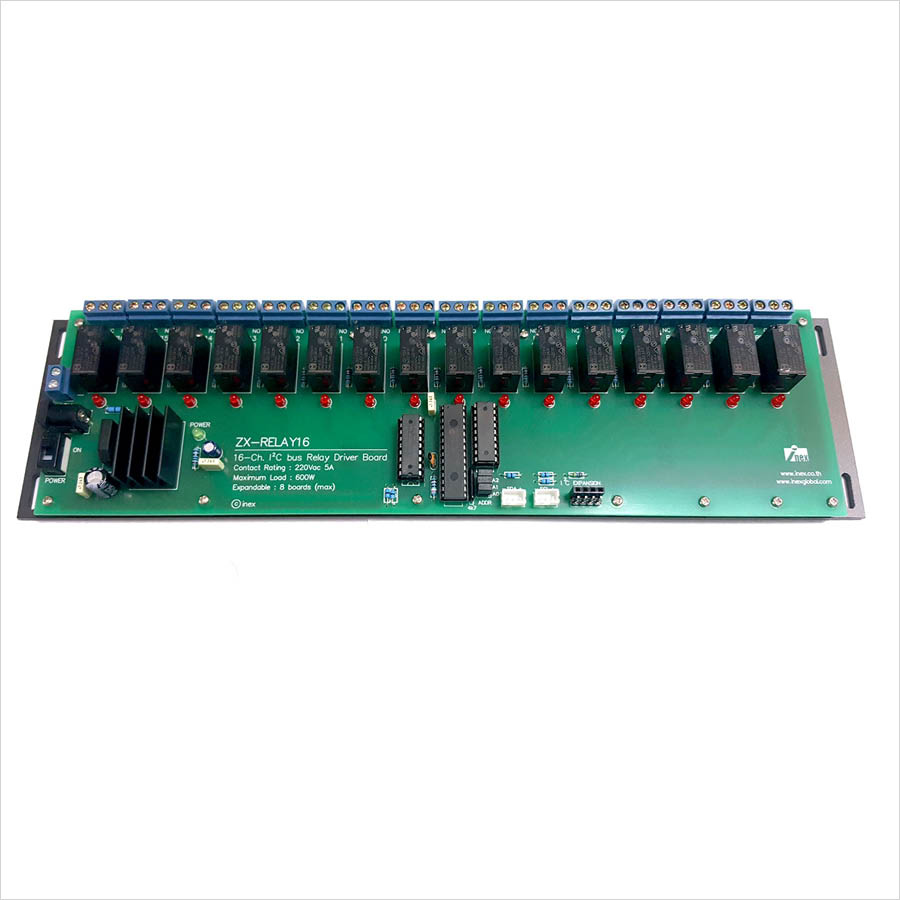

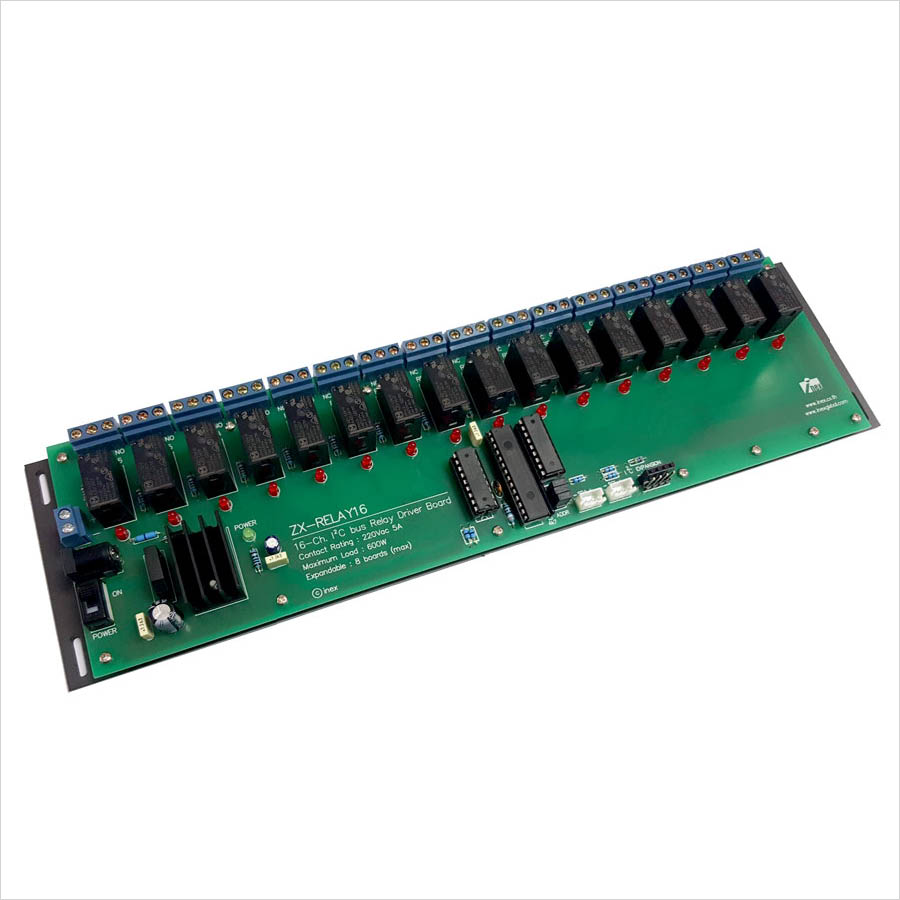

ZX-RELAY16 แผงวงจรขับรีเลย์ 16 ช่องผ่านระบบบัส I2C

เป็นบอร์ดขับรีเลย์ 16 ช่องที่ควบคุมผ่านระบบบัส I2C โดยบนตัวบอร์ดใช้ไอซีขยายพอร์ตผ่านระบบบัส I2C เบอร์ MCP23016 ทำหน้าที่ควบคุมการทำงานทั้งหมด เนื่องจากใช้ไอซีที่ทำงานผ่านระบบบัส I2C จึงทำให้สามารถต่อพ่วงบอร์ดขับรีเลย์ ZX-RELAY 16 ให้ทำงานร่วมกันได้มากถึง 8 บอร์ด โดยใช้สายสัญญาณ SDA และ SCL เพียงชุดเดียว และดำหนดแอดเดรสของแต่ละบอร์ดให้แตกต่างกันด้วยการเลือกจั๊มเปอร์บนบอร์ด

คุณสมบัติทางเทคนิค

• ใช้ไอซี MCP23016 ของ Microchip เป็นไอซีขยายพอร์ต 2 ทิศทาง (อินพุต/เอาต์พุต) ผ่านระบบบัส I2C
• ขับรีเลย์ 12V ได้ 16 ตัว พร้อมไฟแสดงสถานะการทำงาน
• ต่อพ่วงกันได้ 8 บอร์ด ทำให้สามารถขับรีเลย์ได้ 128 ตัว ด้วยสายสัญญาณควบคุมเพียงสองเส้น
• จุดต่อหน้าสัมผัสรีเลยืเป็นเทอร์มินอลบล็อก มีครบทั้งจุดต่อปกติเปิดวงจร (NO) และปกติต่อวงจร (NC) สามารถใช้ไขควงเพื่อต่อหรือปลดสายต่อได้ง่ายขึ้น
• พิกัดหน้าสัมผัสของรีเลย์ 220Vac/5A ขับโหลดได้สูงสุด 600 วัตต์ต่อช่อง
• จุดต่อระบบัส I2C แบบ IDC ตัวผู้/ตัวเมียและแบบ JST 3 ขา
• ขนาดบอร์ด 15×8 เซนติเมตร

ดาวน์โหลดคู่มือ https://issuu.com/innovativeexperiment/docs/zx-relay16
