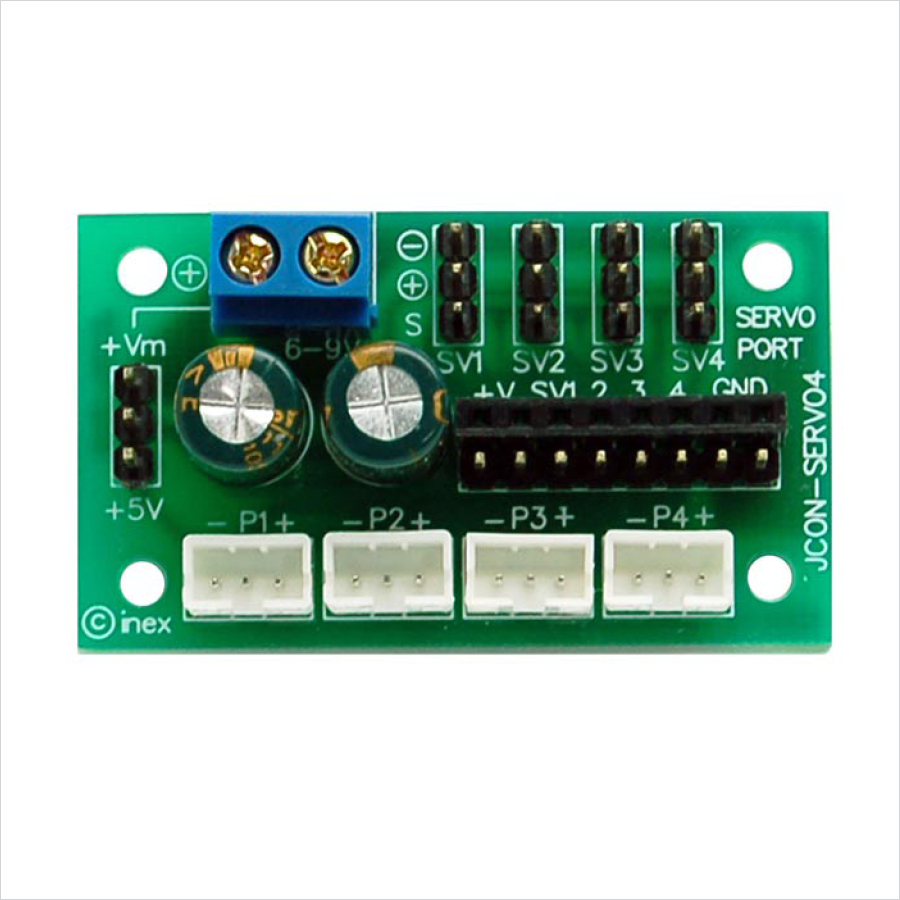

แผงวงจร JCON-SERVO4

ตัวช่วยสำหรับบอร์ดไมโครคอนโทรลเลอร์ที่ใช้คอนเน็กเตอร์แบบJST เมื่อต้องการต่อกับเซอร์โวมอเตอร์ ทำให้การเชื่อมต่อดูเรียบร้อยและไม่ต้องตัดต่อหรือดัดแปลงสายสัญญาณให้ยุ่งยากและวุ่นวาย





– ใช้สำหรับเปลี่ยนการต่อสัญญาณจากจุดต่อแบบ JST 2 มิลลิเมตร3 ขาและ IDC 2.54 มิลลิเมตร เป็นจุดต่อสำหรับเซอร์โวมอเตอร์

– รองรับได้ 4 ช่องต่อบอร์ด หากต่อพ่วงไฟเลี้ยงกันจะสามารถขยายจำนวนการเชื่อมต่อเซอร์โวมอเตอร์ได้อย่างไม่จำกัด แต่แบตเตอรี่ต้องมีความสามารถในการจ่ายกระแสไฟฟ้ามากเพียงพอ

– มีจุดต่อ +Vm เพื่อต่อไฟเลี้ยง +4.8 ถึง +7.2V สำหรับเซอร์โวมอเตอร์ขนาดเล็ก

– มีตัวเก็บประจุแบบค่าความต้านทานไฟฟ้าภายในต่ำมาก เพื่อช่วยเพิ่มประสิทธิภาพในการจ่ายพลังงานของแหล่งจ่ายไฟไปยังเซอร์โวมอเตอร์

– มีจั๊มเปอร์เลือกระดับแรงดัน +Vm เป็น +5V จากบอร์ดไมโครคอนโทรลเลอร์ที่นำมาต่อใช้งานด้วย เพื่อรองรับการเชื่อมต่อกับอุปกรณ์ที่ใช้การเชื่อมต่อในแบบเดียวกับสายสัญญาณของเซอร์โวมอเตอร์ แต่ใช้ไฟเลี้ยง +5V
