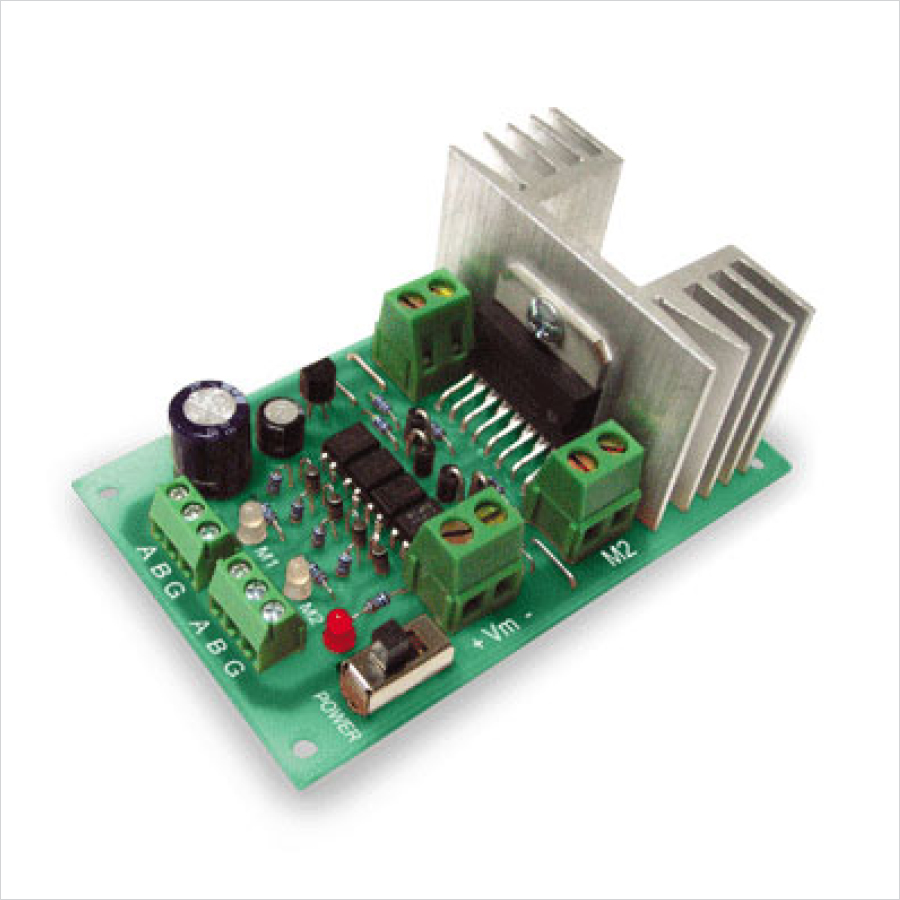

บอร์ดขับมอเตอร์ ZX-MOTOR298

• • ขับมอเตอร์ไฟตรงได้ตั้งแต่ 6V จนถึง 24V กระแสสูงสุด 2A
    (ขึ้นกับแหล่งจ่ายไฟที่นำมาใช้) 2 ช่อง
  • จุดต่อเอาต์พุตเป็นเทอร์มินอลบล็อก 2 ขา ใช้ไขควงขันต่อสายได้ง่าย
  • ใช้งานได้กับไมโครคอนโทรลเลอร์ได้ทุกตระกูล
  • จุดต่อรับสัญญาณควบคุมเป็นเทอร์มินอลบล็อก 3 จุด (A, B และ GND) ต่อการควบคุมมอเตอร์ 1 ตัว
  • มีจุดต่อแบบอิสระเพื่อรองรับกับแผงวงจรที่ผู้ใช้งานทำขึ้นเอง
  • ใช้ไฟเลี้ยง +V จากภายนอก และใช้เลี้ยงมอเตอร์ด้วย โดยจ่ายเข้าที่จุดต่อ +Vm แบบเทอร์มินอลบล็อก สามารถใช้ไขควงขันเพื่อปลดหรือต่อสายได้ง่าย
  • ภาคอินพุตส่งผ่านสัญญาณด้วยอุปกรณ์เชื่อมโยงทางแสง ทำให้การทำงานมีเสถียรภาพสูง
  • สามารถใช้งานร่วมกับ i-BOX3.0 แผงวงจรไมโครคอนโทรลเลอร์ภาษาโลโก้ เพื่อขยายความสามารถในการขับมอเตอร์ทั้งแรงดันและกระแสที่สูงขึ้น โดยต่อสัญญาณจากจุดต่อมอเตอร์ของ i-BOX ได้โดยตรง และไม่ต้องมีการดัดแปลงใดๆ โดยใช้สาย JST2-A ที่จัดเตรียมมาให้ในชุด ต่อกับจุด A และ B ของแผงวงจรขับมอเตอร์นี้
  • ขนาด 8×5 เซนติเมตร รวมแผ่นระบายความร้อน

รูปแบบการเชื่อมต่อกับบอร์ด IPST-SE
