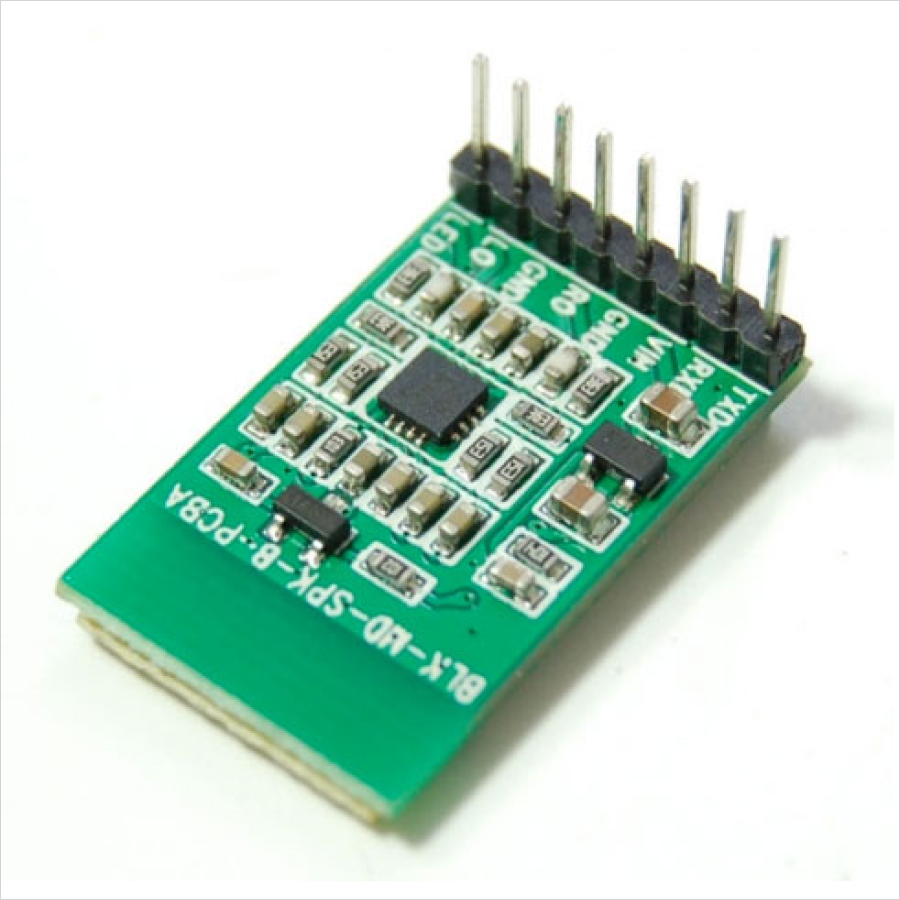

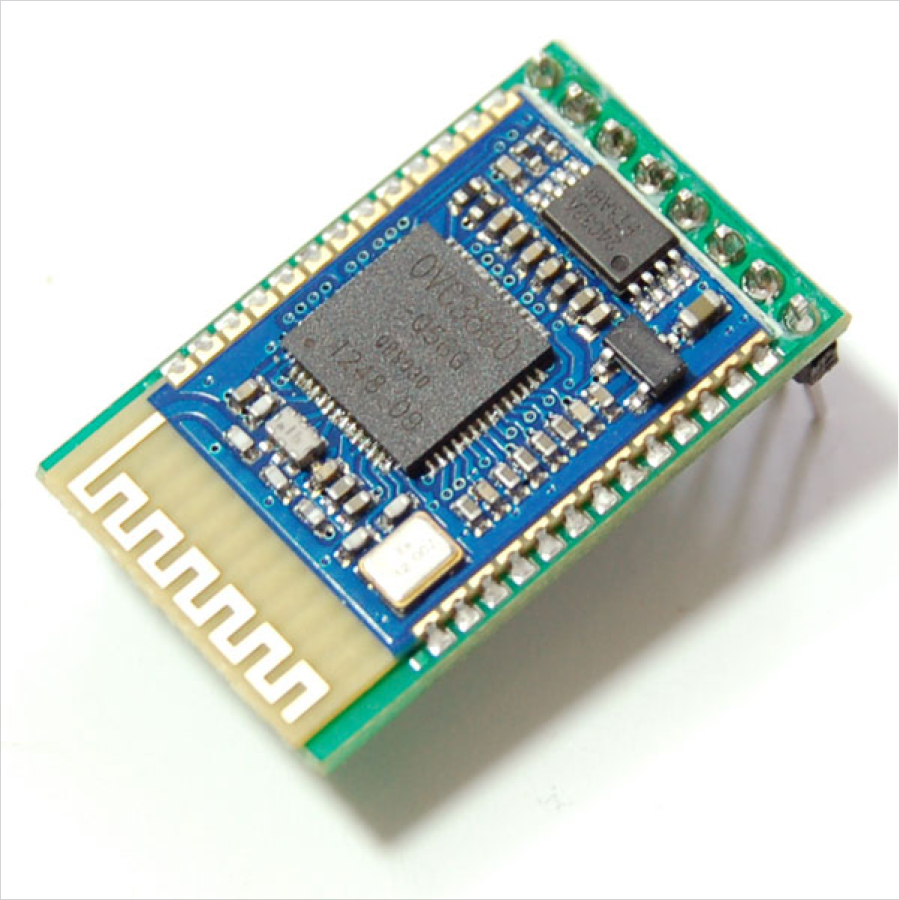

Audio Bluetooth Speaker Module(OVC3860)

คุณสมบัติที่เป็นหัวใจหลักในการทำงานของโมดูลรับเสียงไร้สายบลูทูธคือ โปรไฟล์ A2DP หรือ Advanced Audio Distribution Profile อันเป็นการทำงานรูปแบบหนึ่งของอุปกรณ์บลูทูธที่สามารทยอยส่งผ่านข้อมูลเสียงหรือที่เรียกกันว่า สตรีมมิ่ง(streaming) จากอุปกรณ์หนึ่งไปยังอีกอุปกรณ์หนึ่งผ่านคลื่นวิทยุได้ นิยมใช้กับอุปกรณ์จำพวกลำโพงหรือหูฟังบลูทูธ โดยเชื่อมต่อลำโพงหรือหูฟังแบบบลูทูธเข้ากับคอมพิวเตอร์หรือโทรศัพท์เคลื่อนที่ เมื่อผู้ใช้เล่นเพลงบนคอมพิวเตอร์หรือโทรศัพท์เสียงเพลงก็ดังออกจากลำโพงหรือหูฟังบลูทูธแทน

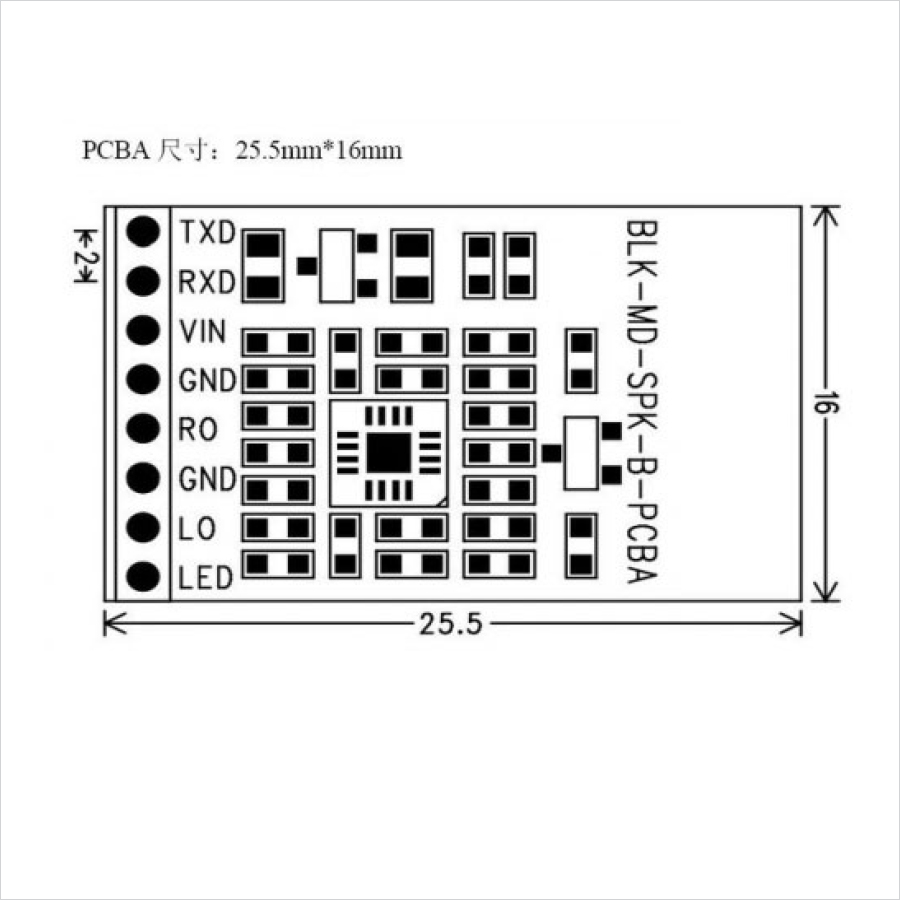

การใช้งานก็เพียงนำลำโพงใดๆ มาต่อเข้าที่ขาเอาต์พุต LOUT และ ROUT หากจะใช้ร่วมกับลำโพงเล็กๆ ที่ต่อกับการ์ดเสียงของคอมพิวเตอร์ก็ทำได้ โดยบัดกรีต่อสายสัญญาณจากจุด LOUT, ROUT และกราวด์เข้ากับแจ๊กหูฟัง 3.5 มม. อย่าลืมจัดหาวงจรจ่ายไฟมาเป็นแหล่งจ่ายไฟเลี้ยงแก่แผงวงจรด้วย โดยใช้ได้ในย่านกว้างตั้งแต่ +5 ถึง +10V

จากนั้นใช้อุปกรณ์ที่มีบลูทูธที่ต้องการเล่นเพลง อย่างเช่นโทรศัพท์เคลื่อนที่หรือแท็ปเล็ตจับคู่หรือ paring กับแผงวงจรขับเสียงไร้สายตัวนี้ โดยมันจะมีชื่ออุปกรณ์จากผู้ผลิตว่า BT-Speaker ส่วนรหัสจับคู่คือ 0000

เมื่อเล่นเพลงบนโทรศัพท์เคลื่อนที่ เสียงเพลงจากโทรศัพท์เคลื่อนที่จะมาดังออกจากลำโพงที่ต่อกับแผงวงจรขับเสียงไร้สายบลูทูธ OVC3860 นี้แทน ส่วน LED ที่ต่อเข้ากับแผงวงจรทั้งสองตัวทำหน้าที่แสดงสถานะการถ่ายทอดข้อมูลและสถานะการจับคู่

คุณสมบัติทางเทคนิค

• Class2 power level.
• The built-in lithium battery charging circuit.
• Powerful noise elimination circuit.
• Effective transmission distance up to 20 meters.
• Follow the Bluetooth V2.0 + EDR Bluetooth specification.
• Support A2DP V1.2, AVRCP V1.4 profiles
• Integrated EEPROM configurable operating modes and parameters
• Stereo audio output can directly drive 40mW @ 32Ωspeeker without the need for DC-blocking capacitor
• Integrated power-on reset and programmable low voltage monitoring function
• 5 Control buttons, including the switch machine play pause button, volume plus the volume down on the one, the next one. Supports no button automatic connection function.
• 2 LEDs used to indicate different working status
