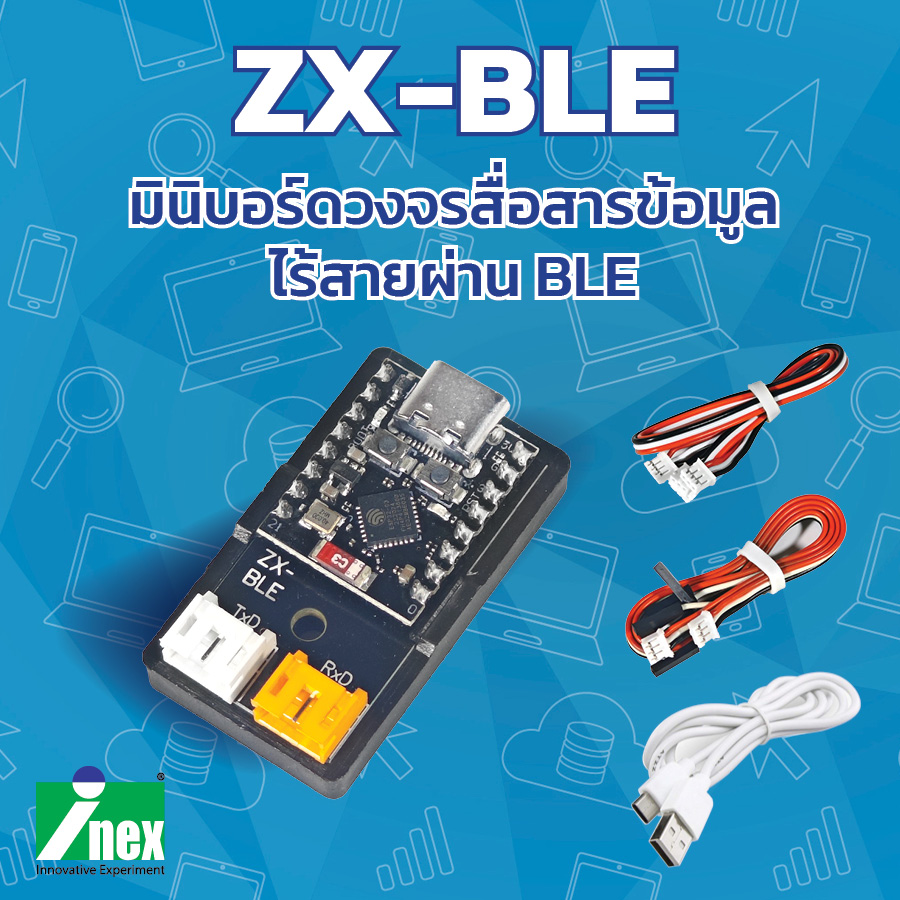

ZX-BLE มินิบอร์ดสื่อสารข้อมูลอนุกรมไร้สายผ่านบลูทูธกำลังงานต่ำ

ประกอบด้วย
– มินิบอร์ด ZX-BLE
– สาย USB-C
– สาย JST3AA-8 จำนวน 2 เส้น
– สาย JST3AF-8 จำนวน 2 เส้น
– เอกสารประกอบการใช้งาน (เล่มนี้)

1. คุณสมบัติทางเทคนิค

๐ ใช้ไมโครคอนโทรลเลอร์ ESP32-C3 ให้ทำงานในโหมดบลูทูธพลังงานต่ำหรือ BLE (Bluetooth Low Energy)
๐ ติดต่อกับบอร์ดไมโครคอนโทรลเลอร์ได้ทุกรุ่นที่มีพอร์ตสื่อสารข้อมูลอนุกรม UART
๐ อัตราบอด 115,200 บิตต่อวินาที ในรูปแบบข้อมูล 8N1 (8 บิตข้อมูล, ไม่มีการตรวจสอบบิตพาริตี้ และ 1 บิตหยุด)
๐ ใช้ไฟเลี้ยง 3.3V ต้องการกระแสไฟฟ้า 20mA ขณะรับส่งข้อมูล
๐ มีจุดต่อ RxDและ TxDเป็นคอนเน็กเตอร์ JST ตัวผู้ 2.0 มิลลิเมตร 3 ขา
๐ มี LED แสดงสถานะไฟเลี้ยงและการสื่อสารข้อมูล
๐ มีจุดต่อพอร์ต USB-C สำหรับติดต่อกับคอมพิวเตอร์เพื่อตั้งค่าอัตราบอดและชื่ออุปกรณ์สำหรับการจับคู่อุปกรณ์ BLE

รูปที่ 1-1 แสดงส่วนประกอบของมินิบอร์ด ZX-BLE

2. การเชื่อมต่อบอร์ดไมโครคอนโทรลเลอร์
แสดงตัวอย่างการเชื่อมต่อกับบอร์ด POP-32i ที่ใช้ในชุดหุ่นยนต์ POP-BOT32i ทุกรุ่นดังรูปที่ 2-1 และใช้แนวทางเดียวกันในการเชื่อมต่อกับบอร์ดไมโครคอนโทรลเลอร์ Arduino UNO R3 ดังรูปที่ 2-2 โดยขอแนะนำให้ใช้ไลบรารี softwareserial.hหรือ softserial.hเพื่อกำหนดให้ขาพอร์ตอินพุตเอาต์พุตดิจิทัลมาตรฐานทำงานเป็นขารับส่งข้อมูลอนุกรม UART ด้วยกระบวนการทางซอฟต์แวร์

รูปที่ 2-1 การเชื่อมต่อมินิบอร์ด ZX-BLE กับบอร์ด POP-32i โดย INEX

3. แนะนำแอปพลิเคชั่น V7RC
V7RC เป็นแอปพลิเคชั่นสำหรับการควบคุมอุปกรณ์ระบบสมองกลฝังตัวผ่านคลื่นวิทยุด้วยบลูทูธพลังงานต่ำหรือ BLE บนสมาร์ตโฟน ที่พัฒนาโดย V7 Media จากไต้หวัน โดยใช้งานเป็นได้ทั้งรีโมตคอนโทรลแบบไร้สาย ส่วนแสดงผลภาพนิ่งและวิดีโอระยะไกล และยังรองรับการพัฒนาระบบควบคุมด้วยเทคโนโลยีปัญญาประดิษฐ์ผ่านฮาร์ดแวร์ของสมาร์ตโฟนสมัยใหม่ ช่วยให้ผู้เรียนและผู้ใช้งานสามารถเรียนรู้ เขียนโค้ด และทดลองใช้งานเทคโนโลยี AI ได้ทุกที่ ทุกเวลา ด้วยฟังก์ชันที่ครบถ้วนและใช้งานง่าย มีหน้าต่างหลักแสดงดังรูปที่ 3-1

รูปที่ 3-1 หน้าต่างหลักของแอปพลิเคชั่น V7RC

แอปพลิเคชัน V7RC มาพร้อมชุดการเรียนรู้แบบ Plug-and-Play สำหรับนักเรียนระดับประถมถึงมัธยม โดยใช้การเขียนโปรแกรมแบบบล็อก (Blockly) ที่ช่วยให้ผู้เรียนสามารถทดลองใช้เทคโนโลยี AI ได้อย่างเข้าใจง่าย
ตัวอย่างกิจกรรมการเรียนรู้ ได้แก่

๐ การจดจำวัตถุ
๐ การควบคุมด้วยคำสั่งเสียง
๐ ระบบอัตโนมัติที่ขับเคลื่อนด้วย AI

คุณสมบัติที่เหมาะกับครูผู้สอน

๐ มีแผนการสอนสองภาษา (ไทยและอังกฤษ)
๐ รองรับหลักสูตรในประเทศ
๐ ควบคุมการใช้งานผ่านแอปบนสมาร์ตโฟน โดยไม่จำเป็นต้องใช้คอมพิวเตอร์

รองรับอุปกรณ์หลากหลาย

๐ ชุดหุ่นยนต์สำหรับการทดลองด้าน AI
๐ เชื่อมต่อกับสมาร์ตโฟนผ่าน Bluetooth ได้สะดวก
๐ รองรับอุปกรณ์เสริม เช่น กล้อง เซนเซอร์อัลตราโซนิก และอื่น ๆ

คุณสมบัติด้าน AI บนมือถือ

๐ การจำแนกประเภทของภาพแบบเรียลไทม์
๐ การประมวลผล AI ภายในอุปกรณ์โดยไม่ต้องพึ่งพา Cloud
๐ การเขียนโค้ด Blocklyแบบโต้ตอบบนสมาร์ตโฟน

สำหรับในการใช้งานกับมินิบอร์ด ZX-BLE จะใช้งานแอปพลิเคชั่น V7RC ในการทำงานเป็นรีโมตคอนโทรลไร้สายแบบจอสัมผัส

⇒ดาวน์โหลดคู่มือการติดตั้งและใช้งาน
⇒ดาวน์โหลดโค้ดสำหรับบอร์ด POP32i
⇒ดาวน์โหลดโปรแกรม Config ZX-BLE
⇒เอกสารแนะนำการใช้งาน ZX-BLE และแอป V7RC กับหุ่นยนต์ซูโม่ที่ใช้บอร์ด POP-32i
