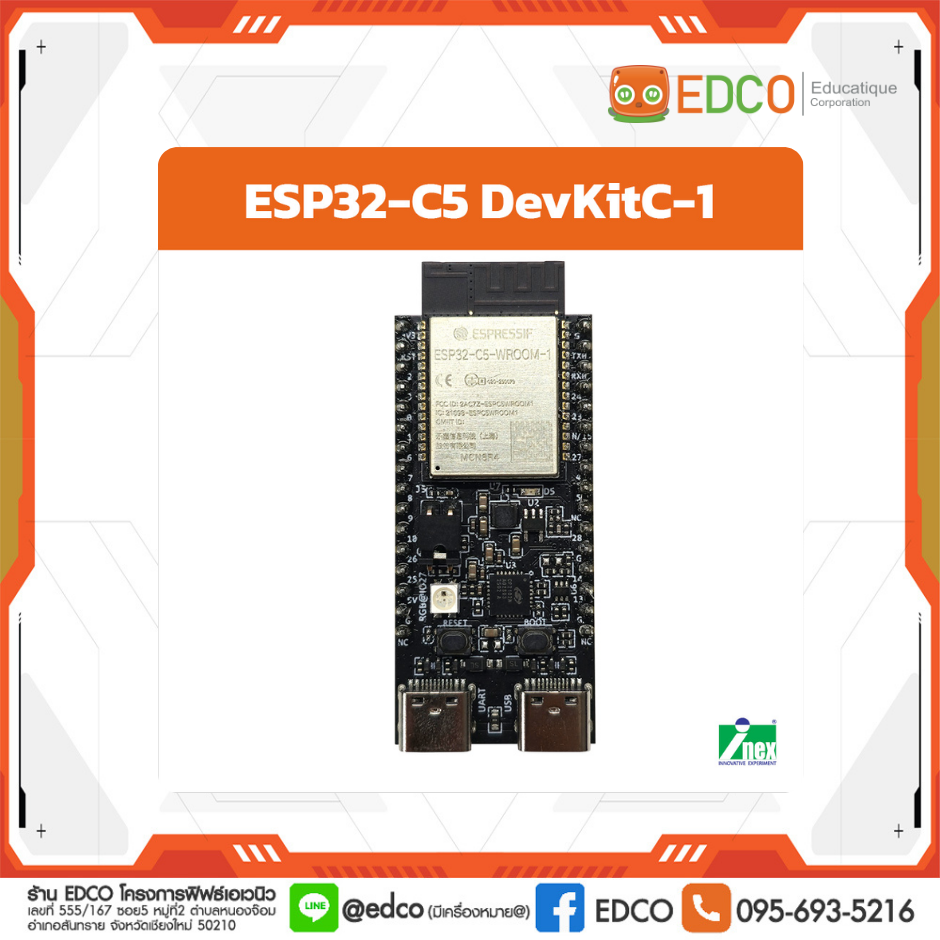

ESP32-C5 DevKitC-1

โมดูลดั้งเดิมของ ESP32 ถูกออกแบบให้มีขนาดเล็ก เพื่อให้นำไปประกอบติดตั้งร่วมกับอุปกรณ์อื่นๆ จึงไม่สะดวกสำหรับการต่อทดลองวงจรและเขียนโปรแกรม ทาง Espressif Systems ได้นำโมดูล ESP32-C5-WROOM1 มาต่อกับไอซีแปลงสัญญาณพอร์ต USB เป็นสัญญาณข้อมูลอนุกรม รวมถึงสวิตช์ BOOT และ RESET เพื่อให้สะดวกต่อการโปรแกรมหน่วยความจำแฟลชของมันได้ แล้วตั้งชื่อเป็น ESP32-C5-DevKitC-1

ในการพัฒนาโปรแกรมสำหรับ ESP32 ทำได้หลายวิธี โดยเลือกภาษาที่ใช้ได้หลากหลาย มีทั้งแบบที่ต้องจ่ายเงินและที่เป็น Open source โดยมีตัวที่นิยมดังนี้

• ESP-IDF (Espressif IoT Development Framework) เป็นเฟรมเวิร์กสำหรับพัฒนา ESP32 ที่เป็นทางการ พัฒนาโดยใช้ภาษา C
• Arduino IDE เป็นการพัฒนาโดยใช้ภาษา C/C++ และเรียกใช้ไลบรารีต่างๆ ของ Arduino ได้ ทำให้พัฒนาได้ง่ายเสมือนว่า ESP32 นี้เป็นอุปกรณ์แบบ Arduino อีกหนึ่งตัว
• ไมโครไพทอน (microPython) เป็นการพัฒนาโดยใช้ภาษาไพทอนแบบย่อส่วนเพื่อใช้กับไมโครคอนโทรลเลอร์

คุณสมบัติทางเทคนิค

ESP32-C5 เป็นไมโครคอนโทรลเลอร์ 32 บิตรุ่นใหม่จาก Espressif Systems ที่ออกสู่อุตสาหกรรมอุปกรณ์สมองกลฝังตัวในปี ค.ศ. 2025 ที่มีจุดเด่นด้านการรองรับระบบสื่อสารข้อมูลไร้สาย WiFi6 ที่ครอบคลุมการทำงานในย่านความถี่ 2.4GHz และ 5GHz เพื่อให้การพัฒนาสิ่งประดิษฐ์ โครงงาน และผลิตภัณฑ์สะดวกขึ้นทาง Espressif Systems จึงพัฒนาบอร์ดไมโครคอนโทรลเลอร์มาตรฐานในชื่อ ESP32-C5-DevKitC-1 เพื่อเป็นแนวทางเริ่มต้นให้กับนักพัฒนาทั่วโลก

คุณสมบัติทางเทคนิคประการสำคัญที่ควรทราบของบอร์ด ESP32-C5-DevKitC-1 เวอร์ชัน 1.2 สรุปได้ดังนี้

• ติดตั้งโมดูลไมโครคอนโทรลเลอร์ ESP32-C5-WROOM1 จาก Espressif Systems ซึ่งใช้ซีพียู RISC-V แกนเดี่ยว ความถี่ 240MHz หน่วยความจำแฟลช 8MB แรม 384KB PSRAM 4MB รองรับ Wi-Fi6 ครอบคลุมทั้งย่านความถี่ 2.4 และ 5GHz (802.11ax), บลูทูธกำลังงานต่ำ (BLE5), Zigbee, และ Thread (802.15.4) พร้อมติดตั้งสายอากาศแบบติดตั้งบนแผ่นวงจรพิมพ์พร้อมใช้งาน
• มีสวิตช์ BOOT เพื่อใช้ในการติดตั้งเฟิร์มแวร์
• มีสวิตช์ RESET สำหรับเริ่มต้นการทำงานใหม่
• มีพอร์ต USB-C จำนวน 2 ช่อง

๐ UART ใช้สำหรับจ่ายไฟเลี้ยงให้กับบอร์ด, โปรแกรมหน่วยความจำแฟลช โดยมีวงจรแปลงสัญญาณพอร์ต USB เป็นพอร์ตอนุกรม UART ใช้ไอซีเบอร์ CP2102 ของ Silicon LAB หรือ CH9102 ช่วยในการสื่อสารข้อมูลและอัปโหลดโค้ด
๐ ESP32-C5 USB ใช้สำหรับจ่ายไฟเลี้ยงให้กับบอร์ด, โปรแกรมหน่วยความจำแฟลช และติดต่อกับวงจรพอร์ต USB ของตัวซีพียูด้วยโปรโตคอล USB

• มีพอร์ตอินพุตเอาต์พุต 22 ขา รวมพอร์ตอินพุตแอนะล็อก 6 ขา รับแรงดันไฟตรงได้ 0 ถึง 3.3V ความละเอียดในการแปลงสัญญาณเป็นข้อมูลดิจิทัล 12 บิต มีพอร์ตเชื่อมต่ออุปกรณ์ผ่านระบบบัส I2C 1 ชุด, SPI และ UART อย่างละ 2 ชุด จัดสรรพอร์ตเพื่อใช้งานร่วมกันดังนี้

๐ อินพุตเอาต์พุตดิจิทัล 22 ขา (GPIO0 ถึง 15, GPIO 23 ถึง 28)
๐ อินพุตแอนะล็อก 6 ขา (ADC1_CH0 ถึง ADC1_CH5)
๐ ขาพอร์ตบัส UART 2 ชุด (U0RXD กับ U0TXD และ LP_UART_RXD กับ LP_UART_TXD)
๐ ขาพอร์ตบัส I2C (LP_I2C_SDA และ LP_I2C_SCL)
๐ ขาพอร์ตบัส SPI (FSPICLK. FSPID, FSPIHD, FSPIWP, FSPICS0 และ FSPICS1 โดยขา FSPICS1 ไม่มีการต่อออกมาภายนอก ถูกใช้สำหรับการติดต่อหน่วยความจำ PSRAM ภายในบอร์ด

• ต่อ LED 3 สี RGB แบบอนุกรมเบอร์ WS2812 เข้ากับขาพอร์ต GPIO27
• รับไฟเลี้ยง +5V จากคอนเน็กเตอร์ USB-C ทั้ง 2 ชุดที่มีบนบอร์ด ESP32-C5
• มีวงจรควบคุมไฟเลี้ยงคงที่ 3.3V
• พัฒนาโปรแกรมในแบบ Text mode coding ด้วย Arduino IDE, ESP-IDF จาก Espressif Systems และ microPython

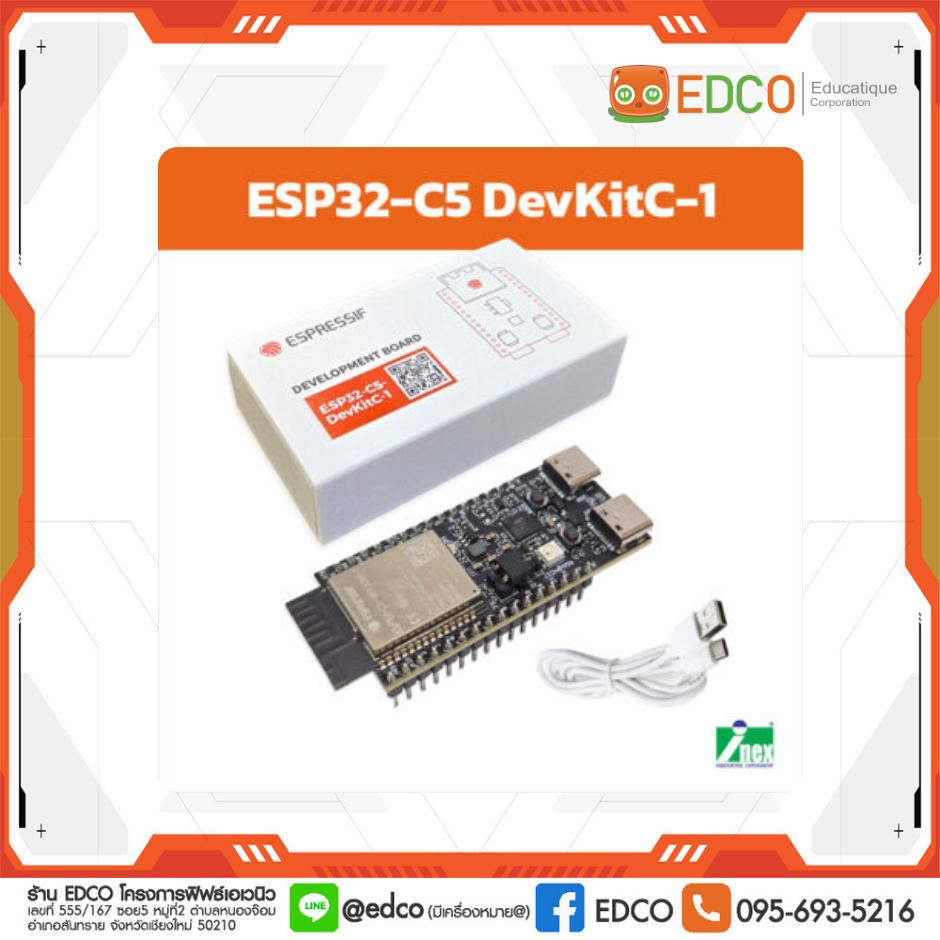

ในชุดมาพร้อมกับสาย USB-C
